卫生安全的电子自来水龙头,http://www.5idzw.com
工矿企业的医务室，多采用机械脚踏式自来水龙头，能有效防止交叉感染，但经常会发生机械故障，本文介绍一种电子自来水龙头，既卫生又安全，深受人们喜欢。
一、电路工作原理

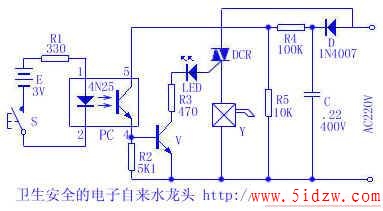

线路如附图所示。PC为一光电耦合器，其特点是输出与输入在电气上完全隔离，因而具有较好的安全性。S为脚踏式按键开关。220V市电经二极管D半波整流，电容C滤波、电阻R4、R5分压后输出约10V的直流电压至PC内部光敏三极管的C极。平时，S开关断开，PC内部发光二极管中无电流通过不发光，光敏三极管截止，晶体管V截止，发光二极管LED不发光，双向可控硅BCR阻断，电磁阀Y不得电不工作。当需用自来水时，可用脚踏上开关S，S闭合，有电流通过PC中发光二极管使其发光，光敏三极管受光照导通，V亦导通，LED发光作状态指示，BCR接通220V市电，Y得电放水。用水完毕，脚脱离开关S，PC停止工作，V截止，LED熄灭，BCR阻断，Y失电停止放水。
，卫生安全的电子自来水龙头
