高稳定度大电流稳压电源,http://www.5idzw.com
我们用LM338K三端可调输出电压集成稳压器作出可输出1.2--32V电压,5A电流。此器件可允许7A峰值电流、
0.5ms瞬间12A电流。

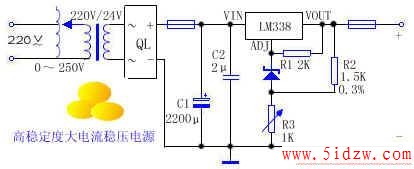

电压调整率可达0.012%/V，时漂可达0.0005V/h,且可连续工作四小时。电路如图。
装调要点：
1、LM338与桥堆有足够大的散热片，加硅脂降低热阻等。
2、R1尽可能直接焊在VOUT与ADJ之间。
3、C2尽可能直接焊在V1N与地之间。
，高稳定度大电流稳压电源
