关于DIY的接地,http://www.5idzw.com
另外，作为模拟低频放大器，较少采用大面积就近接地，因此一般要避免地线形成环路（避免造成后级的电流流过前级的地线）。由于放大器多是双声道的，他们两个声道要共用一个机壳，就产生一个共接点，处理不好，很容易形成环路电流，这点须加以注意。
关于机箱的接地点，RCA处接入（上面的朋友已提及）、就近变压器接入、就近电源处接入，都有人采用。我想说的是，若果接地点远离RCA输入端时，有可能因此出现交流声——据说是RCA与接地点感应电位不同而造成——可在RCA插座的冷端（地线端）就近与机箱接一个0。01U的电容来解决。
在DIY的过程中大家经常会碰到整套器接地的问题!
我们现在特总结了论坛上的一些接地的文章和图片,希望能对大家有所帮助!
一点接地，我觉得或者可以分为三个层面：一是本级的一点接地，二是PCB板级的一点接地，三是系统级即整台机子的一点接地。理论上一点接地很好，但在这三个层面里，越往后，就越有实际制作上的问题（比如地线过多等）
我看到少量提及地线安排的境外制作实例，除非线路特别简单，多是采取串联接地（即逐级的地线按原理图串联起来）、或一点接地与串联接地（即本级采用星形一点接地，然后逐级串接）。
另外，作为模拟低频放大器，较少采用大面积就近接地，因此一般要避免地线形成环路（避免造成后级的电流流过前级的地线）。由于放大器多是双声道的，他们两个声道要共用一个机壳，就产生一个共接点，处理不好，很容易形成环路电流，这点须加以注意。
关于机箱的接地点，RCA处接入（上面的朋友已提及）、就近变压器接入、就近电源处接入，都有人采用。我想说的是，若果接地点远离RCA输入端时，有可能因此出现交流声——据说是RCA与接地点感应电位不同而造成——可在RCA插座的冷端（地线端）就近与机箱接一个0。01U的电容来解决。
参考图片:

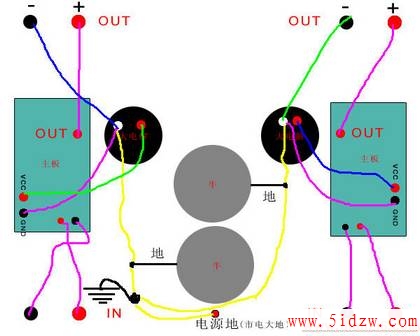

后级:

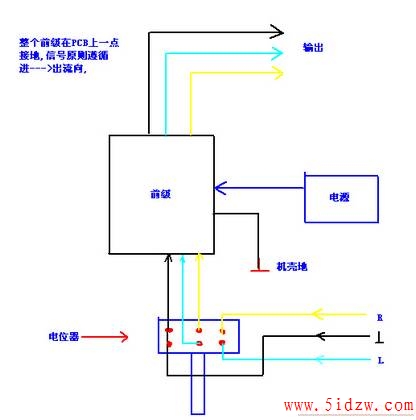

前级
