双色彩灯,http://www.5idzw.com
本彩灯是以多谐振荡器为控制信号，灯光交替闪耀，可给节日晚上（尤其是舞会）增加不少光彩和欢快气氛。

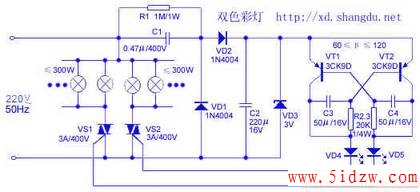

工作原理如下图所示。交流220V电源经C1、VD1、VD2及VD3降压、整流、滤波后，在VD3两端得到3V的稳定电压。多谐振荡器中的VT1、VT2轮流导通，其集电极电流控制双向晶闸管VS1和VS2工作，彩灯将交替闪烁着光彩。
元器件选择：电容C1为0.47μ/400V(涤纶电容)、C2为220μ/6V，C3、C4为50μ/16V。电阻R1为1M/1W，R2、R3为20K／1/4W。二极管VD1、VD2选1N4004。稳压二极管VD3选3V/1W。发光二极管VD4、VD5为FG114001。双向晶闸管VS1、VS2为TLC3A/400V。三极管VT1、VT2为3CK9D，60≤β≤120。
使用方法：
(1)如彩灯不亮，将3V稳压管换成4.5V稳压管。
(2)为防止流过发光二极管VD4、VD5的电流过大，最好在其回路中分别串入一个300Ω的限流电阻。
(3)调整时，改变R1、R2或C1、C2的大小，则可直接控制彩灯相互变化的快慢节奏。
(4)如双向晶闸管VS1、VS2用3A/400V，最好负载功率在300W以下，切忌不可超过最高限额500W。如想增大功率，可选用电流大于3A的晶闸管，但C1的容量还需增加。如原用0.47μ/400V可换成0.68～1μ/400V即可。
(5)本装置采用塑料作外壳，以避免市电源对人的触电，这样更为安全。，双色彩灯
