用PIC单片机制作电扇自然风发生器

标签：电子小制作,http://www.5idzw.com 用PIC单片机制作电扇自然风发生器,http://www.5idzw.com

    我们使用美国MICroChip公司的单片机制作了一种电扇自然风发生器，它能有规律地控制风扇送风的强弱。传统的电扇通过它可产生自然风，亦可将它直接做在电扇里，即是自然风电扇。

一PIC单片机简介

   PIC系列单片机是美国Microchip公司推出的8位单片机。其中PIC16C5X是低价商用单片机，内部有程序存储器（0.5~~2K），工作寄存器(32~~80个)，33条精简指令，具有内部看门狗(WDT)，时钟/脉冲计数器RTCC，双向可编程I/O口(12~~20个)，PIC的OTP（一次性可编程）型芯片特别适合商品化的开发生产。

二自然风发生器的硬件结构及原理

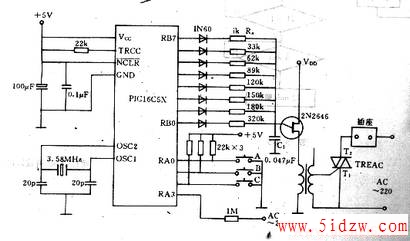

    要让电风扇产生自然风，即改变电风扇送风的强弱，只有改变电机端的电压和电流。如图1所示，改变晶闸管控制角α，即控制晶闸管开始导通的时间，就能使电机负载上的电压和电流发生变化。图2展示了α角和电机负载电压的关系。

图1

图2

α角的变化又可通过电容C1的放电时间的改变来实现。PIC16C54有规律地选择电阻Rx，即可改变电容C1的充放电时间，从而达到改变电风扇送风的强弱的目的。控制角α和强弱风的关系如下所示。

正半周 α= 0^。 30^。 60^。 90^。 120^。 150^。 180^。 负半周 α= 180^。 210^。 240^。 270^。 300^。 330^。 360^。   　 超强风 强风 凉风 常风 微风 超微风 停止

交流电频率f=50Hz,则可得下式：
         （1）

而根据RxC₁充电回路：则有：
       （Vp-Vv）＝（V_BB-Vv）（1－e），其中，Vv为充电初值；Vp为充电后值；V_BB为充电电源电压，t为充电时间。整理可得：

       t=RxC₁

（2）

其中

由式(1)和式(2)即可得出
       （3）

一般取η=0.63，三极管特性最好。电容C1取值0.047μF。根据（3）式，对应不同α的设定值，求得Rx值表：

R0=1K,R1=33K,R2=62K,R3=89K,R4=120K,R5=150K,R6=180K,R7=220K

Rx接于PIC16C54的RB0~~RB7口。

RA0口为启动信号输入口，当A键按下时，则自然风发生器开始工作。

RA1口为停止信号输入口，当B键按下时，则自然风发生器停止工作。

RA2口为定时信号输入口，当C键按下时，则自然风发生器以定时方式工作。

RA3口为交流电相位检测口，用于确定交流电的起始相位。

读者可再加上显示，定时值输入等电路，构成更完整的装置。

三软件框图及程序清单

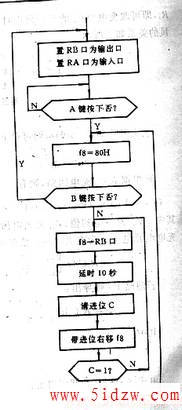

程序框图如图3所示。

程序清单如下：

;Routine for nature wind fan
图3

RTCC EQU1

RA EQU5

RB EQU6

F8EQU8

F9EQU9

ORG1FFH;复位地址

GOTO MAIN

ORG0

　

MAIN:

CLRW

TRIS RB

MOVWF RB；置RB口为输出口，且初值为0

MOVLW0FH

TRIS RA；置RA口为输入口

KEY-A:

BTFSC RA,0

GOTO KEY-A；A键是否按下

START:

MOVLW80H

MOVWF F8；80H->F8

BTFSS RA,1

GOTO MAIN；B键按下

PHASE

BTFSC RA,3

GOTO PHASE；等待交流电0相位

MOVWF F8,W

MOVWF RB；F8->RB口

CALL DELAY；延时10秒

CLRC；清C

RRF F8；F8左移

SKPC

GOTO PHASE

GOTO START

;Subroutine DELAY:

MOVLW150

MOVWF F9

MOVLW7；给RTCC预设倍数1：256

OPTION

LOOP:

MOVLW255

SUBWF RTCC

DECFSZ F9

SKPZ

GOTO LOOP

RETLW0

END；结束

四小结

   上面是一个用PIC16C54控制家用电器的例子。现在微电脑（单片机）控制的智能家电日益受到欢迎，是家电的必然发展趋势。PIC系列是一种面向商用的机种，特别适合于商品开发，其低价，小巧，具备保密位等特点正是开发厂家所需要的。读者潜心思考，必能用PIC自己开发出一系列精巧的产品。，用PIC单片机制作电扇自然风发生器
