熊猫牌XM-788型随身电源电路的改进,http://www.5idzw.com
随身电源外形小巧，却集超小型蓄电池与充电器于一体，适合于移动电器的外附供电。
E是内置的超小型蓄电池，闭合开关K时可点亮照明灯H，作电筒用。随身电池具有OUTl与OUT2两个供电输出接口，标称输出电压分别为6V与3V。内置充电器由电容C作镇流，二极管D1~D4组成桥式整流，采用50Hz 220V市电对E充电时，充电电流约60mA(若采用60Hz 110V市电充电时，充电电流仅35mA)。LED、R2为充电指示。
这类随身电源有两个缺陷：由LED、R2构成的“充电指示”因与桥式整流一臂的D1、D4串联后由C镇流供电，这根本谈不上是“充电指示”，其实只是市电供电指示而已。此外，充电过程缺乏安全保护措施，一旦镇流电容器C发生击穿短路，就会造成对E的恶性过流甚至可能导致E爆裂。

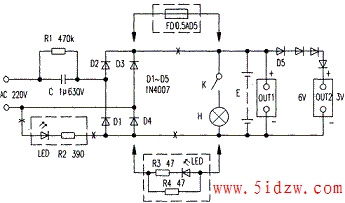

针对上述两大缺陷，笔者对这类随身电源作出改进，具体实施方法简介如下(见附图虚框所示)：
(1)在电路打“×”处焊脱LED与R2，断开整流输出的负端与E之间的连线，并在此串入由LED、R3与R4构成的充电指示电路。这样充电指示与E相串联，所以能显示E是否处于充电状态，一旦E发生与充电器开路而不在充电状态时， LED立即熄灭。
(2)在整流的正端，“×”断开处没置熔断丝管(O．
此外，6V电压经一只二极管降压不能得到3V，D5至少应改为4只二极管串联。上述改进简单而目，有效，改善了随身电源的使用效果和安全性。 ，熊猫牌XM-788型随身电源电路的改进
