用数字万用表测射频电视信号

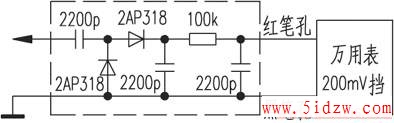

   用普通数字万用表配一超高频检波探头完全可作为场强仪使用检测有线电视信号。将数字万用表置于ＤＣ２００ｍＶ挡，检波探头可用ＤＡ－２２型超高频毫伏表探头。如果无超高频毫伏表探头，也可按照附图虚线框内的电路组装一个。自制探头一定要屏蔽好，以免测试时受到干扰。这种测试属于宽频测试，读数是被测信号的峰值，能反映系统被测点信号的大小。这种测试方法虽然不能直接读到被测信号的“ｍＶ”值或“ｄＢμＶ”数，但根据读数的大小或有无，完全可以判断信号是否中断，以及电平是否正常。正常情况下，放大器输入端电平在表上的读数为０．９～２．８ｍＶ，输出端电平为７２～１６５ｍＶ，用户电平为０．２～１０ｍＶ。这种“简易场强仪”还可用来检测放大器、分支器、分配器等ＣＡＴＶ设备，携带很方便。
