用高压组件整体替换法获取或提高聚集极电压

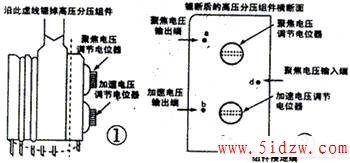

导致聚集极、加速极电压过低（甚至为零）的主要原因是高压分压组件（含聚集极、加速极电压调节器）损坏。可找一绕组损坏、但高压组件良好的旧行输出变压器（同型号更好），沿图1所示虚线位置，用钢锯将高压分压组件整体锯下。锯下后高压分压组件断面如图2所示。A、b、c、d点（不是所有行输出变压器的4个点位置都是这样，这只是其中一种情况）当中，b、c点之间电阻较小，通常为10～30MΩ之间；a、b之间电阻较大，约为30～60MΩ（随聚集极、加速极电压调节电位器活动触头位置不同而有所不同，下同）；a、b之间电阻次最大，约为60～100MΩ，需用兆欧表才能测出；d、c之间电阻最大，且调节上述两电压调节电位器时，电阻值不变，约为150～200MΩ。

不同行输出变压器可按上述各点之间阻值确定这四个点。四个点确定后，用通电的烙铁头尖（由于封装的环氧树脂胶横断面非常坚硬，故要将烙铁头用锉刀锉尖）稍用力慢慢挖去a、b、c、d四点周围的环氧树脂，直到露出1~1.5mm的线头，便于焊接为止。然后，将待修的行输出变压器也沿图1虚线锯下高压分压组件，同样在行输出变压器上露出相应的4个点。挖去环氧树脂胶，待露出1~1.5mm的线头后，将a\b\c\d的对应点找准了，通电试机均可成功。最后的高压分压组件与行输出变压器合拢，结合面用绝缘性能较好的504胶粘合并绝缘。，用高压组件整体替换法获取或提高聚集极电压
