将快乐HC2108R彩电的微调功能改为半自动搜索

快乐HC2108R彩电的微处理器采用TMP47C433AN，只有全自动搜索按键和微调按键，有32个存储台位。换用增补高频头后采用全自动搜索，在H段和U段之间有3个重复的节目，还有2个非有线台的节目与有线台的节目重复，本地有线网络有33套电视节目，该机的32个存储台位，去掉3个重复节目和2个非有线节目，只搜到了27个有效节目，且频率高端的6个电视节目被排斥在外。该机虽然可以采用微调按键进行手动搜索，但搜索的速度太慢，而且要始终按住微调键不松手，直至选出需要的电台为止，要将本地33套节目全部按用户意愿排列并选出32套进行存储，需要几个小时的时间。

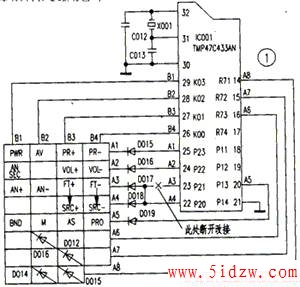

该机的微处理器矩阵电路如图1所示，微处理器IC00129、28、27、26脚键扫输出端的B1、B2、B3、B4线与5、24、23、22脚键扫输入端的A1、A2、A3、A4组成各种功能键，每个交叉点构成一个功能开关，B1、B2、B3、B4线还与20、16、15、14脚键扫输入端的A5、A6、A7、A8构成功能设置电路。ICE  00122脚A4线与B3、B4之间组成的半自动搜索按键“SRC+”、“SRC-”未连接，为了提高搜索速度，笔者参考同类微处理器具有手动搜索功能的电路，将该机的微调按键改为半自动搜索按键。具体改动方法如下：

1、将微调按键“FT+”、“FT－”原来接A3线的D017正极与微处理器23脚之间连线断开，改接到22脚A4组合线上，使B3、B4原来与A3交叉点组成的“FT+”、FT－“按键，向下移动一格，改为B3、B4与A4组合，将原来“FT+”、“FT－”按键变为半自动搜索“SRC+“、”SRC－“按键。

2、改动后搜索时，先按“节目加/减”键和“PR+”、“PR－”选择要选台的节目号，再按下“预置”键“PRO”进入预置状态，屏幕上出现绿色预置显示，按波段选择键“BND”选择波段后，即可按一下改动后的“半自动搜索”键“SRC+”或“SRC－”键向上或向下搜索选台了，屏幕上的预置显示变为红色，搜索到电视节目自动停止，如果不是需要的节目，按一下存储键“M”进行存储，屏幕上的预置显示由红色变为绿色，如此操作进行其他节目的搜索与存储。

3、如果进行半自动搜索不停台，或停台的位置不正确，是AFT电路发生故障，需对AFT电路进行调整和维修。

经过上述改动后，按用户的要求进行半自动搜索存储，将中央台的1~10套节目排在最前面为1~10号，然后是本地节目，最后是其他省市的节目，全部搜索存储完毕只需半小时的时间，提高了搜索速度和停台的准确性。该方法也适用于HC2061A、HC2108、美乐210801-100等采用TMP47C433AN微处理器且无手动搜索的电视机。，将快乐HC2108R彩电的微调功能改为半自动搜索
