许多机房常使用两路或多路市电电源供电，由于机房的内外环境嘈杂，在有时停电、来电时，值班人员不能及时发觉，造成许多损失。为了解决以上不便，根据机房用电的实际情况，依照经济、可靠、实用的原则，设计出了以下电路。
电路功能
1、当机房工作市电正常时(监控开关置停电报警位)，电路不报警；当工作市电停电时，电路立即报警。
2、当机房工作市电停电，并且两路市电均无电时(监控开关置来电报警位)，电路不报警；而当任何一路或两路市电来电时，电路立即报警。
3、在任何情况下，当发生紧急事故时，值班人员可按下紧急按钮，电路立即报警。
电路特点
此电路采用光耦芯片进行强电隔离，数字逻辑电路进行分析和判断，晶体管和继电器进行控制，12v电源由机房不间断电源提供，报警器使用市场上成熟的高分贝报警器，设计电路简单、可靠、安全。经过我们机房长时问使用，达到设计要求。
工作原理

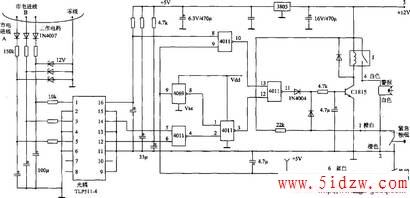

电路如附图所示，监测线有4个，分别是两路市电中任一路相线、机房正在使用的市电中的任一路相线及公共零线。警报器、紧急按钮及切换开关部分与电路部分采用分体设计，它们之间用5类网线连接，便于以后功能扩展。
1、强电采集部分220V交流电经二极管整流、电阻限流保护、电容滤波和稳压二极管稳压后，在电容端得到较稳定的12V直流电，然后加在光耦芯片端(1、3、5)。在光耦芯片另端(12、14、16)输出低电平(相应电路有220V左右的交流电)，从而完成把市电有无转换为高低逻辑电平。
2、逻辑判断电路此电路使用了一片二输入四与非门芯片(cI)4011)、一片非门芯片(CD4069)及不多的分立元件。逻辑电路的具体判断过程较为简单，这里不再描述。在电路后端输出部分，两二极管的作用实际起到了或门的作用，只要有一路高电平，通过三极管控制继电器就会吸合，输出+12V的直流电到报警器。
3、输出控制部分 此部分有报警器、监控转换开关、紧急按钮连接线。报警器采用12V直流电源即可，监控开关为普通开关，紧急按钮最好是带自锁的按钮开关。
4、电源部分电源采用+12v不间断电源，也可以采用蓄电池后备供电，电源提供的额定电流需大于2A，以便报警器输出足够的功率。，市电来、停电多功能报警电路
