一.实验内容
基于stm32平台控制手机模块拨打电话，取消拨打电话以及发送短信。
按下WKUP键拨打电话，按下Tamper键则取消拨打，按下SEL键就以短信形式发送一串英文字符到手机。

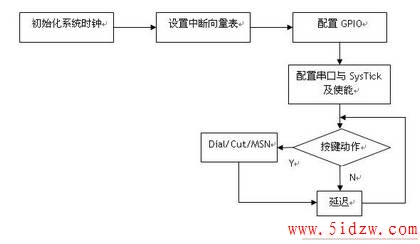

二.实验流程

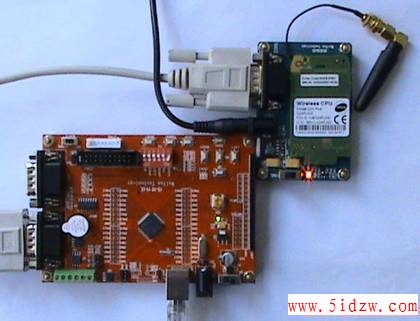

三.实验结果
按下WKUP键，拨通手机；按下Tamper键截断通话；按下SEL键往手机发送短信。
四.实现原理
4.1拨打电话命令为atd+电话号码+分号+回车，只要通过串口往手机模块发送这一串命令就可以实现拨打电话
功能。
4.2截止拨号命令为ath+回车，理解方式是at+hold(举起或停下来)，同样，拨打的相对应at指令为atd可以理
解为at+dial(拨打)
4.3发送短信的命令相比拨打电话和截止拨号有点复杂，具体分为三步。第一步设置短信消息的格式，第二步
设置接收短信的手机号码，第三步就是编写短信消息的内容。"AT+CMGF=1rn"，作用是设置短信消息为英文
格式，手机模块接到这串命令之后会返回" OK rn"，那么STM32不停循环检测串口返回来的信息，直至出现
回车符才进行下一步动作。接着往手机模块发送"AT+CMGS="13800138000"rn"，作用是设置短信接收的手
机号码，接着手机模块会返回''>''符号，同理STM32不停循环检测串口接收的信息，直至出现''>''才进行下一步
动作。下一步就是往手机模块发送"We are the best team!x1a"，“We are the best team!”为信息的内
容，字符” x1a”为键盘“CTRL+Z”的ASCII码值。这里分为三步，每一步都要完成动作之后才能进行下一
步，假如不循环检测串口返回的信息，一连串往手机模块发送三串命令，手机模块会相应不来，导致丢失部
分命令的后果。
主循环：
while(1)
{ //如果按下WKUP键，则拨打号码为“13800138000”的手机
if(!GPIO_Keypress(GPIO_WKUP, BUT_WKUP))
Serial_PutString("atd13800138000;rn");
while(!GPIO_Keypress(GPIO_WKUP, BUT_WKUP));
//如果按下Tamper键，则截止通话
if(GPIO_Keypress(GPIO_KEY, BUT_Tamper))
Serial_PutString("ATHrn");
while(GPIO_Keypress(GPIO_KEY, BUT_Tamper));
//如果按下SEL键，则调用MSN()函数，达到发送短信的目的
if(GPIO_Keypress(GPIO_KEY, BUT_SEL))
MSN();
while(GPIO_Keypress(GPIO_KEY, BUT_SEL));
//延迟的作用为简单的防按键抖动功能
Delay(100);
}
发送短信的命令：
void MSN(void)
{u8 word;
Serial_PutString("AT+CMGF=1rn"); //设置短信消息为英文格式
while(1)
{word=USART_ReceiveData(USART3);
if(word==''n'')
break;
}
Serial_PutString("AT+CMGS="13800138000"rn"); //设置短信接收的号码
while(1)
{word=USART_ReceiveData(USART3);
if(word==''>'')
break;
}
Serial_PutString("We are the best team!x1a"); //编写短信内容
while(1)
{word=USART_ReceiveData(USART3);
if(word==''n'')
break;
}
}
五.程序深入分析
5.1
STM32需要用到的每一只引脚都需要使能引脚时钟，本程序需要用到三个按键以及一个串口(USTAR3)，其中两
个按键在PC口，一个按键在PA口，程序在RCC_Configuration()函数里面实现：
/*使能GPIOx 时钟 */
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOx, ENABLE);
/* 使能USARTx 时钟 */
RCC_APB1PeriphClockCmd(RCC_APB_Periph_USARTx, ENABLE);
/* 使能按键引脚时钟 */
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO| RCC_APB2Periph_GPIO_BUTTON |
RCC_APB2Periph_GPIO_WKUP , ENABLE);
5.2
STM32每一只引脚都有复用功能，所以用到的每一只引脚都需要配置引脚的功能，程序在
GPIO_Configuration()函数里面实现：
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_PinRemapConfig(GPIO_PartialRemap_USART3, ENABLE);
/* 设置USARTx_Tx 为复用推挽输出，频率为50MHz */
GPIO_InitStructure.GPIO_Pin = GPIO_TxPin;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_Init(GPIOx, &GPIO_InitStructure);
/* 设置USARTx_Rx为浮空输入，频率为50MHz */
GPIO_InitStructure.GPIO_Pin = GPIO_RxPin;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(GPIOx, &GPIO_InitStructure);
/* 设置按键引脚为浮空输入，频率为2MHz */
GPIO_InitStructure.GPIO_Pin = BUT_LEFT | BUT_RIGHT | BUT_UP | BUT_DOWN | BUT_Tamper |
BUT_SEL;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
GPIO_Init(GPIO_KEY, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = BUT_WKUP;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(GPIO_WKUP, &GPIO_InitStructure);
引脚的配置有三项，Pin、Speed与Mode，在设置USARTx_Tx时把三项都设置了，而在设置USART_Rx时却只设置
了两项，其中Speed没有设置，则保持上一次设置的状态，也就是在设置USART_Tx时的50MHz。同理在设置上
下左右与Tamper、SEL键对应引脚时都设置了三项，而设置WKUP键对应引脚时只是配置了两项。
5.3 在主函数的死循环里面最后一步是调用delay()函数来延迟100ms，作用是防止按键的抖动。而delay
函数的实现是通过调用SysTick时钟源溢出中断来实现的，SysTick时钟源在main函数的开头设置了为1ms中断
一次。
5.4 主程序是通过串口3和手机模块通信的，而波特率设置为115200，程序如下：
USART_InitStructure.USART_BaudRate = 115200;
USART_InitStructure.USART_WordLength = USART_WordLength_8b;
USART_InitStructure.USART_StopBits = USART_StopBits_1;
USART_InitStructure.USART_Parity = USART_Parity_No ;
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
其实手机模块也有其通讯频率的，假如两者的频率不同，那么就不能达到通讯的目的，现在就让我们来看看如何查看和修改手机模块的通讯频率。硬件的连接很简单，只需要把手机模块的电源接上，插上手机模块和手机卡，用USB转串口线把电脑和手机模块连接起来，打开SecureCRT软件，并设置好通讯频率。假如软件设置的通信频率和手机模块的实际频率不同，那么在软件的窗口就会出现乱码。现在有一个疑问啦，假如手机模块刚买回来，不知道通信频率怎么办，不用担心，手机模块如果没经设置，它的通讯频率是默认第一收数据的数据频率。下面举例子把手机模块的通讯频率由115200改为57600，

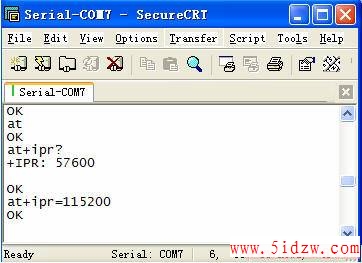

具体指令at+ipr?的作用为查看当前手机模块的通讯频率，at+ipr=115200为设置手机模块的当前通讯频率。回车之后，再次输入数据就会出现乱码，因为手机模块的通讯频率已经修改了，现在只需停止串口软件通信，然后把软件的通讯频率改为115200就可以了。
