电冰箱压缩机节电

    目前厂家生产的一些电冰箱压缩机，大多数是采用PTC启动电路。因该产品的使用已经六、七年时间，元件器件性能不稳定极易损坏，一旦电压幅度发生波动。就会使电冰霜压缩机出现启动困难，负荷过重、力矩小、电流猛增、耗电量大等多种故障。

    根据电容的储能原理，采用电容启动或在运转中投入运行电容，能加大压缩机的启动力矩，经实测得知：在供电电压低于180V，压缩机也能能正常。采用电容运转，更能节省电耗。

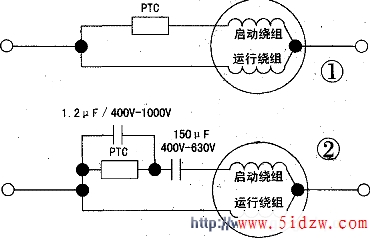

    笔者改进了一台香雪海牌电冰箱。它的“工作额定电压是220V，工作电流1．25A，压缩机的功率是93W型的”。现将电源原理图1及改进电路图2简述如下。供读者参考。

    技改后的电路是在PTC两端并联一只耐压为400—1000V、容量为1～1．5 μF的油浸电容器。运转时．可给压缩机增大旋转力矩，相对减少压缩机的负荷。

    另外在启动绕组至PTC启动电路中串一只耐压400V、容量为150μ F的无极性电容，使压缩机正常运转，降低功耗，节约电能的目的。

    经上述改进并使用一段时间后验证，效果良好。实际测试结果表明：压缩机的工作电流由原来的1．25A降至O．78-0．815A左右。不仅降低了功耗。节约了能源，并且降低了热量，增大了压缩机的功率，延长了压缩机的使用寿命。有兴趣的读者不妨对一些用了多年的的电冰箱压缩机技改一下，相信会收益匪浅。，电冰箱压缩机节电
