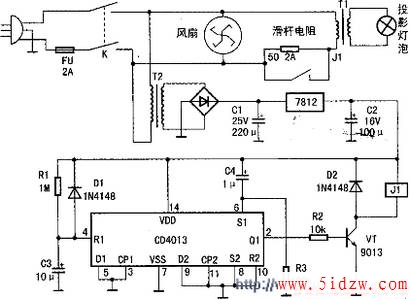

附图是改进的电路图，除了投影仪原有元件外，增加了作为启动限流元件的滑杆电阻、DC12V电源和软启动定时电路等。软启动的基本原理是，开机瞬间，投影灯泡供电变压器T1的初级回路串联一只50Ω的滑杆电阻。降低开机瞬间加在灯泡上的电压，待灯泡预热几秒钟后，给灯泡施以全电压，这样可大大减小冷态灯泡开机时的较大涌流，从而保护灯泡，延长了使用寿命。滑杆电阻在学校实验室应用很多，取材容易。使用投影仪时，合上开关K，散热风扇开始转动，给投影仪灯泡供电的变压器T1初级线圈也获得电源，但该回路中串入了滑杆电阻，投影仪灯泡两端的电压明显降低，进入软启动状态。又由于功率与电压平方成正比，所以灯泡在软启动期间承受的功率降低幅度很大。合上开关K后，变压器T2同时获得电源，其次级的电压经桥式整流和三端稳压器7812稳压后。形成12V直流电源，向集成电路CD4013供电。
CD4013是双D触发器，这里仅使用其置位与复位功能。将其置位S端施以高电平，则Q端为高，Q端为低；将其复位R端施以高电平，则Q端为低，Q端为高。显然，R和S端不能同时施加高电平。CD4013获得供电后，在电容器C4和电阻R3作用下，给CD4013的S1端一个置位高电平，这将使CD4013的Q1端为高，Q端为低，三极管VT截止，继电器J1不动作。也就是说，合上开关K后继电器J1不会立即动作。同时，电容器C3经电阻R1充电。当C3上电压充到CD4013的R1端的复位阈值时，输出端状态发生翻转，Q1端电位变高，三极管＼厂r饱和导通,继电器J1线圈得电，常开触点闭合，将滑杆电阻短路，投影灯泡获得全电压进入正常工作状态，软启动过程结束。从电路中C4和C3的充电回路元件参数可知，由于电容器C3的充电时间常数明显大于C4，所以CD4013的S1和R1端先后达到置位或复位阈值电平，S1在开关K合闸瞬间，R1在几秒钟之后。在电阻R1两端并联有一只开关二极管1N4148，其作用是投影仪停止工作后给电容器C3提供一个快速放电回路。，投影灯泡软启动电路
