声控延时LED灯控制电路,http://www.5idzw.com

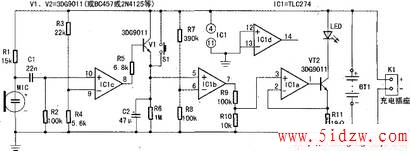

本装置的电路如图所示。主要由单电源低功耗运算放大器集成电路IC1、二只低功率晶体管、麦克风和高亮度发光二极管所组成。当麦克风MIC接收到一定强度外界声响(包括各种噪声)，产生相应强度的输出电压，加到比较器IC1c，当此电压超过比较器门限值，其输出为高电位，使V1导通，它输出电压加到比较器IC1b，同样地，此电压器高于IC1b的门限值，IC1b输出高电位去激励IC1a和V2组成的功率放大器，从而驱动LED发光。预设的延时长短。则由C2和R6，以及R7、R8组成的充放电电路的时间常数决定。
在这种照明装置上，也可以加上一只按钮开关使LED点亮，并在预定的时间继续发光。电路供电也很方便,用4节镍氢(MiMH)供电。整个装置间歇性地工作，电池可使用2个月，整个电路处在待机状态，消耗电流400μA，在LED点亮时消耗电流24mA。，声控延时LED灯控制电路
