单稳节能开关控制电路

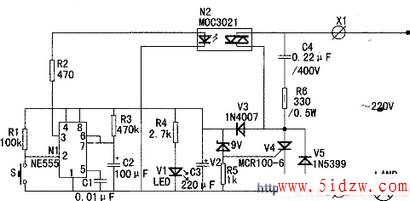

    电路见右图，该电路由电源电路、单稳电路、控制电路三部分组成，电源部分是确保电灯无论是在开还是在关的状态下,都有一个较为稳定的直流电压供单稳电路使用，C4、R6的作用是在电灯关闭状态下提供交流供电回路， V3为整流管，C3滤波电容，交流电经V3整流在C3上得到9V的直流电源，稳压控制由V2、R5与V4共同完成。

    单稳电路由N1及外围元件组成，R3、C2决定暂态时间T≈1．1R3C2(秒)，S为手动开灯按钮。当稳定状态时，N1-③脚输出低电位，光电耦合双向晶闸管N2不得电，双向晶闸管不导通，灯不亮；当按下S后N1-③脚输出高电位，其高电位保持时间就是R3、C2决定的暂态时间，该高电位通过R2触发N2导通，灯亮。在导通时间内，N2导通后的交流电正半周在V4中通过，负半周在V5中通过，从而确保电灯上得到交流电。

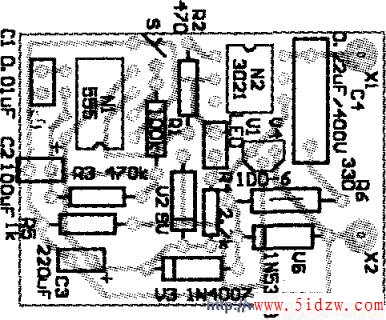

    此款制作调节延迟时间方便，电路稳定性好，实际使用效果好，连接也很方便，使用时只要将原来开关中的两根连线直接接入到接线柱X1及X2即可，负载功率小于40W。V1及R4组成指示电路，能在黑暗的环境中发出微弱的光，给使用者带来方便。线路板外形尺寸30mm×40mm，装配图见左图，安装时将发光二极管靠近控制面板。

    元件选择：N1选NE555，N2选 MOC3021，C4选O．22 μ F／400V的涤纶电容，R6为330Ω／0．5W的电阻，R3可选择1MΩ电位器以便于调节时间，电解电容器的耐压为16V，其它参数如右图所示。，单稳节能开关控制电路
