电路工作原理

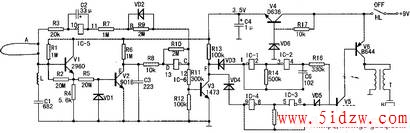

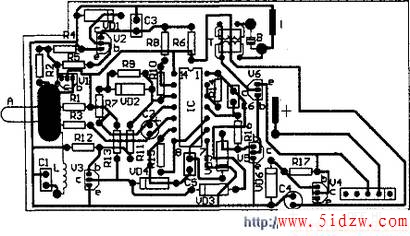

门把防盗报警器电原理图见左图，印制板见右图。其核心元件由一六非门集成电路CC4069及其外围电路组成。当有人触及或接近由金属导线做成的套环A(相当于接收天线)时，人体感应出的电压信号即为报警器所接收，之后经L、C1滤波及V1组成的射极跟随器V1，将信号耦合至V2的基极。V2、IC-6及其外围电路相当于两级倒相、放大电路，信号经倒相放大之后送到V3、IC-1及IC-4等元件组成的双音 频振荡电路，IC-1、IC-2等组成音频振荡电路，IC-4、lC-3等组成低频振荡电路，在该振荡电路的作用下能使报警器最终发出“的、的、的…”的断续报警声。由振荡电路出来的信号最后经V5、V6及变压器T等组成的功放电路的作用，使压电晶体B发出响亮的报警声音。
V4、VD6等组成电源电路提供稳定的3．5V直流电源。本装置整机电源采用9V叠层电池供电。
IC-5，R7等组成积分延时反馈电路，其作用一是提高电路的灵敏度。其二是当有人触及或靠近A环之后又马上离开时，仍能在短暂的时间里使报警器发出报警声。
IC的14脚为电源输入端，7脚为公共地端。
调试与制作
1．L、C1组成滤波电路，其作用是滤除外界杂波干扰。以免造成报警器的误触发。若此处开路则通电后即使无人体触发信号、压电晶体也会一直响个不停。只有L、C1可靠焊接并接地后、将杂波滤除，此报警器才能只在A处有人体感应信号时响，无人体感应信号时不响。
2．由R7、IC-5等组成的积分延时反馈网络开路时报警器的灵敏度将大大降低，失去实用价值。
3．本装置只要元件不出问题，安装焊接无误，一般可一次通电成功。
4．电源经V4组成的电路可提供3．5Y稳定的直流电压，正常时压电晶体B响与不响各有关点的电压如下右图：(仅供参考)
5. D、E两点当报警器响时用万用表去测其电压时。表笔一接触该点，报警器即刻不响，电压值马上变化。故未测出具体数据。
