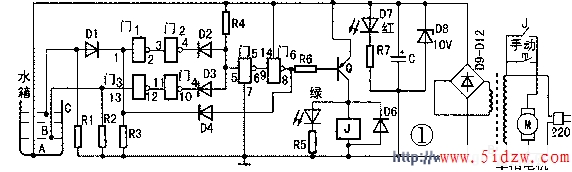

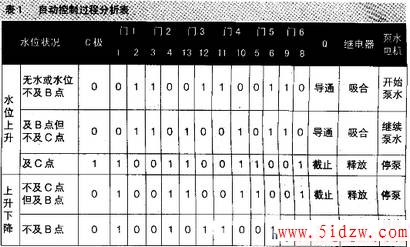

以下结合图1和表1(自动控制 过程分析表)，分析本装置的控制原 理。(4069芯片片口结构和各门管 脚编号见图2。)
当水位不及B点(如刚合闸瞬 间)，C极与门1之输入端为O，门1之 2脚和门2之3脚均为1，门2之4脚 为0；
门3之13脚为0，门3之12脚和 门4之1 1脚均为1，门4之10脚为 0。门5之5脚为0，门5之6脚和门6 之9脚均为1，而门6之8脚为O，驱 动三极管Q饱和导通，继电器吸合，泵 水电机通电泵水，水位开始上升。同时，绿色发光二极管点亮，指示开始泵水。
当水位达到B点而不及C点时，门1、门2状态同上，门2之4脚仍为O；门3之13脚为1，门3之12脚和门4之11脚均为0，门4之10脚为1。门5之5脚为O，门5之6脚和门6之9脚均为1，门6之8脚为O，继续泵水。同时，绿色发光二极管继续点亮，指示泵水仍继续。
当水位上升达C点时，C点和门1之1脚均为1，经两反相器，故门2之4脚为1，门3之13脚为1，经门3，门4两反相器，门4之10脚为1。门5之5脚为1，门5之6脚和门6之9脚均为0，门6之8脚为1，驱动管Q截止，继电器释放，电机停止泵水。同时，绿色发光二极管熄灭，指示泵水停止。
水位随着用水而下降。当水位下降不及C点且及B点或B点以上时，门3，门4状态不变，门4之10脚为1；C端为0，而门1之1脚由于D4把门6之8脚状态(为1)回送到门1之1脚，故仍为1，经门1、门2两反相器，故门2之4脚为1：门5之5脚为1，再经门5、门6两反相器作用后，门6之8脚仍为1，继续停止泵水。绿色发光二极管熄灭。
当水位下降至B点以下(不及B点)时，门1，门2状态不变，门2之4脚为1；但门3之13脚为0，经门3，门4两反相器作用后，门4之10脚为0：故门5之5脚为O，再经门5，门6两反相器后，门6之8脚为O，驱动管Q饱和导通，继电器吸合，继续泵水。同时，绿色发光二极管点亮，指示继续泵水。
故只要调节B、C电极之间的间距，可控制水位落差，控制泵水电机的启停频繁程度，为使泵水电机不至于频繁启动，可将B、C间距尽量调为水箱高度的二分之一或三分之二：
C点位置确定水位的最高点。A点置于水箱底部。
如果是金属水箱，还应避免A、B、C同时触及箱体金属部分，否则B、C被金属短接后，控制器将失去控制作用。
A、B、C三电极可以焊接一金属物，也可以将普通的胶质线端头剥去5m／m左右胶皮即可。长时间线头氧化后，可剪去氧化线头重新剥去同样长度即可，非常方便。
因为作为水位取样是依据水体电阻(约为30-50k)与下拉电阻(R1、R2、R3)分压得到的，以门3为例，如图3，当水位达B点时，Vc经R水与下拉电阻R2分压后，门3之输入端13脚为1，输出12脚为0；当水位不及B点时，在下拉电阻R2作用下反相器输入为O，输出为1，其余类推。
以上以单相泵水电机为例，介绍控制器工作过程，如果需要控制三相泵水电机，则按图4连接即可。 无论是单相水泵还是三相水泵都设置了自动(J)和手动，以便在自动泵水控制电路故障时，不影响正常用水。
