头戴耳机的可调串音电路

　　在收听扬声器声音时，右耳可能听到左边扬声器的声音而左耳可能听到右边扬声器的声音。在用头戴耳机收听时，这种效应的重叠能防止头部定位现象。有不少电路解决此问题是把半音信号通过滤波器，滤波器提供一定的低通滤波和信号通路的延迟(从1个信道到另1个信道)。图1给出12个不同串音电路的频率响应。低频滤波器从200Hz到1000Hz变化，低频衰减从0dB变到12dB。

                               图1 12个不同串音电路的频率响应

　　本文所示的电路(图2)是串馈输入信号，而低通滤波器和串音幅度是可调的。此电路没有大多数串音电路所固有的信号高频上升。

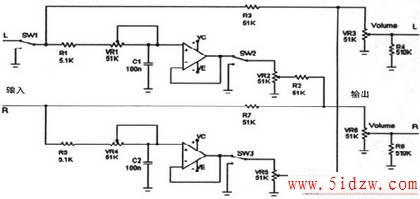

                                            图2 可调的串音电路

　　用频率控制VR1、VR4和电平控制VR2、VR5可以调节串音。在调谐期间(靠输入开关SW1)仅从1个立体声信道馈入到电路中，这有助于放置声音反射的位置。频率和电平控制允许改变独奏乐器或独奏的空间宽度。对于真实的立体声录音或其他环绕声源可以断开串音。

　　电路中的运放可以用任何型号，做为增益1补偿，运放工作在低频范围，而其负载对于产生显然易见的失真是不重要的。任何已有的耳机放大器可用在音量控制之后。■ (鲁)
