我的得意之作—6P15单灯机

　　称之为得意之作，其并不是什么宏篇巨著，也没有重大发明，仅是一台6P15单灯小功放而已。

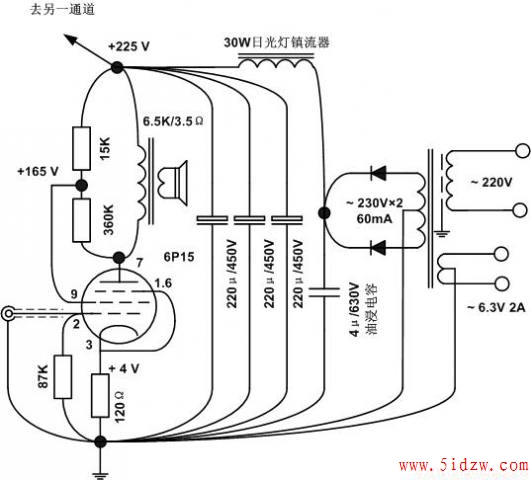

该机原理图见图一。
得意之处在其巧妙：将15K和360K电阻串联，并联在输出变压器初级两端，中间连接处接帘栅极。因15K电阻的直流降压作用，使6P15得到合适的帘栅电压（160V左右）；同时15K电阻的音频分压，形成4%的帘栅极负反馈，一举两得，巧妙的的实现了“超线性电路”功率放大功能。使得该电路具有五极管的放大倍数、三极管的音质，从而实现了单管便可作成小功放的理想。

帘栅极负反馈交流等效原理见图二。

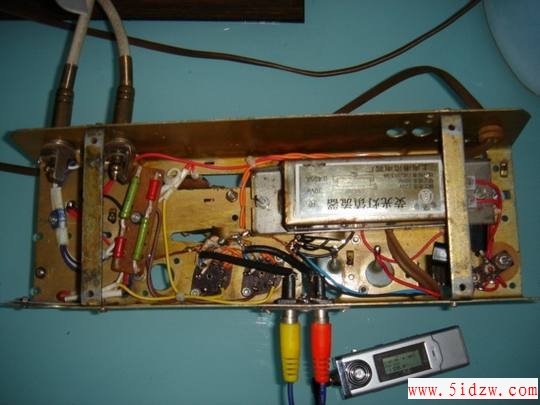

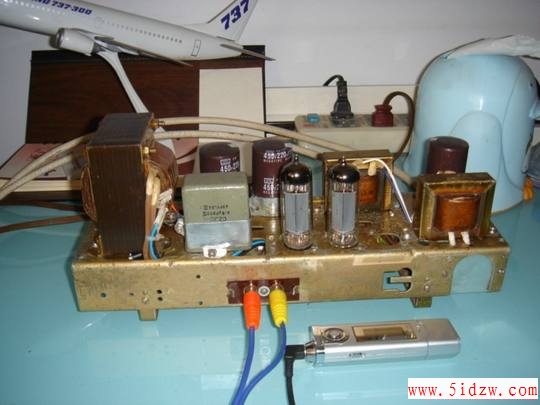

实物见图三、图四。

    主要器件配置：电源变压器和输出变压器均为旧电子管收音机拆机件；滤波电感采用日光灯镇流器代用（有气隙的最好）。喇叭则采用早年“飞乐”牌2W全频扬声器。
该机2007年9月制成，使用至今，将资料重新整理发表。
实听效果：在30m2房间内，音源用MP3，声音还是不小的。有时，还需调低MP3音量，不然，还有些震耳。
    音质方面：高音特别好，优于6N2推6P1；中音与其仿佛；低音也能清晰可闻，只是力度稍小一点。
6P15参数离散性稍大一些，在120Ω阴极电阻下，屏流在29～33ma之间，自然阴极、屏极、帘栅极电压也有差别，但对音效影响不是太大，耳朵很难分别两声道之间的差别。但，为求指标一致，我的办法是通过调选管子，保证两管屏流大致相等。
此机耗电极省，约为23W，极适合家庭听轻音乐和京胡音乐使用。
胆友若仿制，可自行设计一漂亮壳体，会更加赏心悦目。
