非加热式气敏传感器构成的有毒气体报警器,http://www.5idzw.com

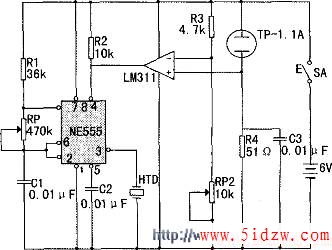

气敏传感器采用非加热式气敏传感器TP-1.1A，它是采用纳米sn02进行半导体掺杂，以微珠结构制成的非加热式低功耗气敏传感器，对甲烷等有害气体有高敏感反应。工作电压为6伏，负载电阻为51欧姆，静态功耗小于150毫瓦。在洁净的空气中，负载电阻上的电压呈现正弦振荡现象，在毒害气体中无振荡现象。随有毒气体浓度的增高，负载电阻上的电压呈线性增大。当有毒气体的浓度达到设定值时，负载电阻R4上的电压使电压比较器LM311的输出由低电平变为高电平，使NE555构成的多谐振荡器振荡，开始报警。当有毒气体的浓度低于设定值时，电压比较器的输出变为低电平，多谐振荡器处于强制复位状态，报警停止。
LM311为专用电压比较器，内部采用射极接地、集电极开路的三极管集电极输出方式，使用时必须接上拉 电阻R2。NE555、R1、RP1、C1构成无稳态多谐振荡器，振荡频率由f-1．44／(R1+2RP1)C1确定，调节RP1可以改变振荡频率。NE555的3脚输出信号可以直接驱动压电陶瓷蜂鸣器HTD发声报警。RP2是报警阈值调整电位器。，非加热式气敏传感器构成的有毒气体报警器
