采用高压稳压源结构，具有线路简单、测量方便、制作容易等特点。并且它有以下三个好处：(1)省去了以往用恒流源测试方法所需价格昂贵的高反压恒流管；(2)解决了负阻特性的元器件测量，扩大了使用范围；(3)测量结果读数可保持。本仪器与31\2数字电压表配合使用，可以测量晶体管、可控硅、固态继电器、压敏电阻、氖灯等数十种电子元器件的电压参数，特别对高压电容的测量也十分方便，是电子爱好者实用工具。

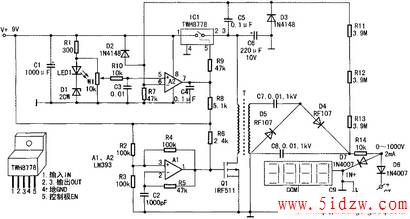

本仪器电原理如图所示。电路由高压发生器、反馈稳压与读数保持电路三部分组成。其中高压稳压部分采用了一块新颖的功率开关电路1WH8778，其主要电特性及参数为开启电压1 6V，控制极输入电流120μA，输出电流1A，过压、过流均自行保护，外形及引脚功能见图2所示。以下简述工作过程：
一、运算放大器A1接成常见的多谐振荡器电路，产生方波信号加至场效应管Q1，经放大后的方波信号又被变压器T升压，在次级产生极性相反的脉冲电压，并由二极管D4、D5和电容C7、C8组成二倍压整流电路变成直流电压1000V，作为最高测试电压。
二、功率开关ICl与运算放大器A2组成反馈控制电路，倍压整流输出的1000V电压经电阻R7与R11+R12+R13分压后获得取样电压加至A2的反相输入端，并与同相输入端上的基准电压作比较，再由运放A2输出端送出误差信号反馈给ICl的控制极5端，使功率开关电路的导通状态随之改变，从而使输出电压也随之稳压。通过调节电位器W1改变基准电压，可使输出电压在0～1000V范围内变化，LEDl与D1串联产生基准电压，同时LEDl兼作电源指示。
三、二极管D7与电容C9组成读数保持电路，由倍压电路提供的测试电压经R14限流，一路经D6加至被测元器件，另一路经D7向电容C9充电，供数字电压表将读数保持下来，这里D7起隔离作用。
，0～1KV可调耐压测试仪
