彩色电视机的主要作用就是把接收到的电信息转换成光信息（图像），而将作为时间函数的电信息转换一幅平面图像是通过电子束扫描来完成的。电视机是利用"运动的电子在均匀磁场中作圆周运动"的原理来实现电子束的扫描的，改变磁感应强度，就改变了电子运动的圆孤半径，从而改变电子束的偏转角度，实现电子束的扫描。扫描电路的作用是在行偏转和场偏转线圈中产生锯齿电流波，行偏转使电子束左右方向扫描，场偏转使电子束上下方向扫描，在它们的共同作用下，荧光屏上产生一幅扫描光栅。

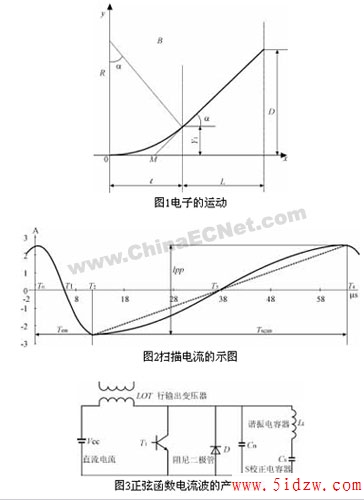

设偏转线圈的磁场是均匀分布且局限在宽度为l的区域内，磁感应强度为B，方向由纸面垂直向外，加速电压为Va，电子沿子轴进入均匀磁场后作圆周运动（见图1），其圆弧半径为R，则有如下公式：
evB=mv2/R
式中，电子速度v=(2eVa/m)1/2,代入上式后得
R=mv/eB=B－1(2mVa/e)1/2
电子通过偏转磁场区后，作直线运动，其偏转角α为
sinα=l/R=lB(e/2mVa)1/2或
B=l－1(2mVa/e)1/2sinα
B与电流I成正比，得
I=kB=kl－1(2mVa/e)1/2sinα=Ksinα
（k为常数，K=kl－1(2mVa/e)1/2）
当荧光屏为球面且曲率半径与电子束扫描半径相同时a=ωt,I=Ksinωt,为一正弦函数。
当显象管为超平面或纯平面时（即曲率半径为N倍电子束扫描半径）,α是非匀速变化的，但工程上仍以正弦函数来近似描述扫描电流（见图2），这时ω要调整为ω′，使图像失真度控制在规定指标范围内。
正弦函数电流波是通过电感器（行偏转线圈）与电容器振荡（见图3）产生的，故该电容器称之为S校正电容器。
改变S校正电容器的电容量，可调整L－C振荡频率，扫描电流的波形随之变化。不同型号厂家的显象管的偏转角不同、偏转线圈不同、平面度不同，所需的S校正电容器也不同，须逐一试验，选择最佳的匹配。
3 整机对S校正电容器的要求与选择
3.1对S校正电容器的要求
S校正电容器作为彩色电视机的关键件之一，起着至关重要的作用。随着整机技术水平的提高，对S校正电容器的要求也提高了。
由于周围有行输出晶体管、行输出变压器等发热器件，工作环境温度较高，所以要求S校正电容器的工作温度范围宽，温度特性好。S校正电容器工作在行频，频率较高且谐波分量丰富，要求频率特性要好。普通电视机的行频为15.625kHz，倍频电视机的行频为31.250kHz，高分辨率显示器的行频高达125kHz，对S校正电容器的要求越来越高。随着彩色电视机、显示器屏幕尺寸的增大，行频的提高，扫描电流逐步增加，要求S校正电容器自身发热小，耐电流水平越来越高。过载能力要高，抗脉冲冲击能力要强，在使用温度及频率范围内，电容器的稳定性要好，可靠性要高。外形尺寸越小越好。3.2金属化聚丙烯膜S校正专用电容器的优点
我国S校正电容器的发展是紧跟整机的要求而发展的，最初的黑白电视机用的是聚酯膜电容器，20世纪80年代发展到彩色电视机用的CBB12/CBB13金属箔式聚丙烯膜电容器及铝电解电容器（以下简称普通型），20世纪90年代末发展到金属化聚丙烯膜S校正专用电容器，专向专用化和系列化的发展道路。
与普通型相比，金属化聚丙烯膜S校正专用电容器具有以下特点:
(1)标准的要求提高
金属化聚丙烯膜S校正专用电容器执行GB/T14579(idt:ICE60384－17)《电子设备用固定电容器第17部分分规范：金属化聚丙烯膜介质交流和脉冲固定电容器评定水平E》标准，与普通型执行的GB10188（IEC60384－13）《电子设备用固定电容器第13部分分规范：金属箔式聚丙烯膜介质直流固定电容器》的标准相比，新标准提出脉冲电流的要求，并用脉冲耐久性试验代替直流耐久性试验。
(2)增加了脉冲电流指标
金属化聚丙烯膜S校正专用电容器增加了脉冲电流指标，特别是许多元件厂家按照彩色电视机、显示器的S校正电流波形给出电容器所能承受的电流指标，非常方便整机厂选用。
(3)产品系列化
金属化聚丙烯膜S校正专用电容器已经走向系列化，不同系列的产品，耐电流水平亦不同，适应不同整机产品的需要。
(4)有良好的自愈特性
金属化聚丙烯膜S校正专用电容器采用金属化电极，有良好的自愈特性，当电路中有异常波动产生过压脉冲时，电容器能够自愈而恢复正常功能，表现出较高的过载能力和可靠性。而普通型采用金属箔式结构，没有自愈特性，当因过压脉冲发生击穿时，电容器短路而失效，并可能进一步扩大故障范围。
(5)高频特性优异，耐电流能力强
电容器的耐电流能力主要表现在电容器内部的温升低，能够承受较大的无功功率。而电容器内部温升低，要求损耗特性好，特别是高频损耗要低。金属化聚丙烯膜S校正专用电容器是按照ICE60384－17脉冲电容器的标准制造的，从设计、工艺、测试、试验等几方面来降低电容器的高频损耗，提高耐电流能力。
(6)体积小、重量轻
以400V330nF为例，与普通型的体积比为1∶1.4（分别为22mm×23mm×15mm和33mm×23mm×14mm），重量比为1∶1.9。3.3金属化聚丙烯膜的选用
(1)选用执行GB/T14579（idt:ICE60384－17）《电子设备用固定电容器第17部分分规范：金属化聚丙烯膜介质交流和脉冲固定电容器评定水平E》标准的电容器。S校正电容器工作在高频大电流脉冲场合，元件厂应依标准的要求提供额定脉冲电流的指标，并能完成脉冲耐久性试验，直流耐久性试验不能真实反映电容器的实际工作状态。
(2)选择适合的型号系列。根据元件厂提供的额定脉冲电流指标和整机的实际工作电流选择合适的型号，并验证实际工作电压峰值不超过电容器的额定脉冲电压。
(3)上机测试。对元件厂提供的样品进行测试，重点测试电容器高频损耗的一致性水平，和上机测试电容器实际工作状态下的表面温升（电容器表面最高温度－附近的环境温度），以不超过5℃为合格。
(4)如果整机的行频是多频率（如多媒体彩色电视机、显示器），应分别验证电容器在不同频率下的适应性。
4 结论
彩色电视机市场的竞争日趋激烈，彩色电视机的价格下降，但其质量不能降，这就要求提高元器件设计质量，选用更新、更好、更高性价比的元器件。以前，使用普通型产品时，出现高频啸叫、端面击穿等故障现象，上机失效率较高，而后改用金属化聚丙烯膜S校正专用电容器，从未出现过一只失效产品（包括早返机），提高了整机的质量水平，说明结合使用条件正确选择元器件的重要性。通过对S校正电路的分析，正确认识彩色电视机对S校正电容器的要求，了解和掌握元器件的特性，选择适当的型号规格，保证整机质量、降低成本，完合适用于其他元器件，特别是关键件、早返率高的元器件。薄膜电容器的主要发展方向是低成本、小型化、超高压、大功率、高电流、高可靠和表面安装化，随着新材料、新技术的研究与发展，新产品不断推出，提供给整机的选择范围越来越宽。
