如何快捷修复XCT仪表调节电路,http://www.5idzw.com

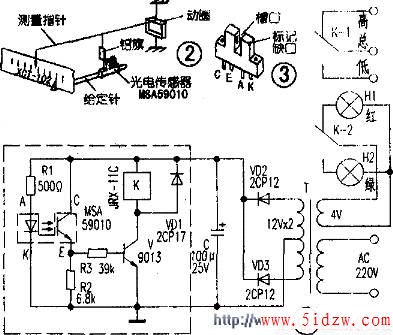

将MSA59010装在给定针上(参考原文图2),调节给定针实际上是调节MSA59010的位置(即调节给定温度值).其温度位式调节的工作原理是:当测量的温度值低于给定值时,测量指针所带的铝旗(仪表原有)在MSA59010的槽口以外,MSA59010内部的红外发光二极管发射出红外光,通过槽口被光电三极管接收.光电三板管导通并使三极管V获得足够大的正向偏置电压也导通,继电器K得电吸合.
常开触点对应的"总-低"端予接通.绿色指示灯H2点亮.当测量的温度达到给定值时,铝旗进入MSA59010的槽口避挡住红外线,使光电三极管截止进而令V失去正向偏置电压而截止,K失电释放,"总-低"端子断开,常闭触点对应的"总-高"端子则接通,H2熄灭、H1点亮.
MsA59010是一种具有外光路槽口的新型光电传感器,体积小、价格低.其内部由红外发光二极管及光电三极管等组成.
