经观察，选台、屏显等功能均正常
该机属I2C总线机型，场幅压缩故障有两个方面的原因。其一，可能是存储器中场幅数据发生变化；其二，可能是场输出电路有问题。依据笔者经验，初步判断该机存储的场幅参数因某种原因发生了变化。
首先，检查场扫描IC TDA8174(IC301)，发现该IC外围元件均补焊过，看来前一位修理者已对场输出电路作了检查。接通电源，插上天线，在有信号时测量IC301引脚电压，结果见表1。测量过程中发现，当表笔接触TDA8174的④脚时场幅拉开。重新对外围元件复查，未见异常。鉴于前一位修理者对场输出电路的“扫荡”，结合自己的检测，认定故障为原存储的数据变动所致。于是将存储器24C04拆下，通电试机，屏幕出现正常的满屏光栅，且字符显示也正常。至此，该机故障被确定为场幅数据发生变化。

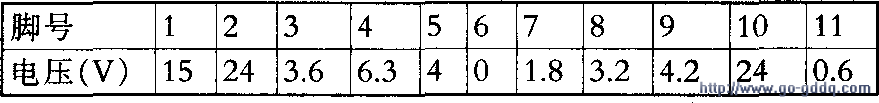

表l IC301(TDA8174)场幅压缩时引脚电压
注：测量④脚时场幅偏大。测量⑦脚时场幅上下各收缩三分之一。

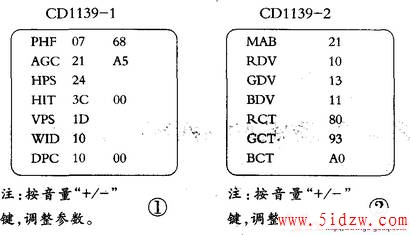

接下来应该是进入总线状态，调整场幅参数使光栅正常。将取下的存储器24C04装回电路中开机，故障如前所述。该机有M1和M2模式，需要调整的场幅选项在M1模式中。进入方法是：用原机遥控器对准接收窗，先按住“工厂模式”键不放，再按“选择”键，此时屏幕上出现绿色“：”符号，然后输入密码：0115，电视机进入M1模式。分别按遥控器上1、2、3、4、5、6、7键，屏幕上依次出现图1所示选项。
要调整场幅，直接按数字键4，屏幕显示：HIT3c 00，此时按音量“+”键将数据3c调至1F，场幅恢复正常。遥控关机后再开机，退出总线，机器修复。电视机正常工作后，笔者又复测了场块TDA8174各引脚电压，见表2。
该机M2模式为视放调整选项。进入方法同上所述，然后输入密码：1104即可。按遥控器上1、2、3、4、5、6、7键，屏幕上依次出现MAB、RDV、GDV、：BDV、RCT、GcT、BCT选项。图2给出的是该机正常工作时的参数，供参考。
