从表1可知，只有改变行频等才能改变显示模式的分辨率，而行频变化，势必引起行幅、亮度等一系列参数的变化。
为保证彩显在各种显示模式下行幅、亮度等参量恒定，就必须设置二次电源对行扫描电路供电，使彩显在不同模式工作时，行输出管集电极电压+B随之改变达到行幅、亮度、行线性等参量不变的目的，例如：当分辨率不同时，行频也要随之改变，同时行幅也会随之变化，这时如何使行幅恒定不变呢?现加以说明：已知行幅大小和+B2·ts／LY成正比，这里ts为行正程时间，LY为偏转线圈电感量，为常量，ts=tH—tτ，tH=1／fH这里tH为行周期，fH为行频，tτ为行逆程时间，为常量。看出，fH增加，tH减小，则ts减小，为使行幅恒定，只有增加+B，反之则减少+B，则可看出，改变+B可恒定行幅，从而满足分辨率变化的需要。(参见表1)而+B大小的改变可由行输出变压器在不同显示模式下用行逆程脉冲幅度来调整，我们可通过改变逆程电容容量自动跟踪调整逆程脉冲幅度大小，从而调整+B。
彩电开关电源输出电压一般是不变化的，(新型双频、多频彩电例外)，而彩显开关电源(主电源)除供给灯丝、通道及场输出供电电压不变外，供给二次电源等电压都随显示模式不同而改变，主电源根据十R(二次电源中行输出管电源电压)来调整主电源供给行输出电路的直流电压。
彩显二次电源在彩显模式变换中分担着主电源很重的任务，且电路较复杂，所以它是彩显故障多发部位，请关注为使其故障率下降，新型彩显中把二次电源提供的高压及大电流电路部分加以分开，如惠普D2825型及联想XH-1569型机中，由开关管Q333及Q314各组成的电路提供高压及行偏转线圈的电流。

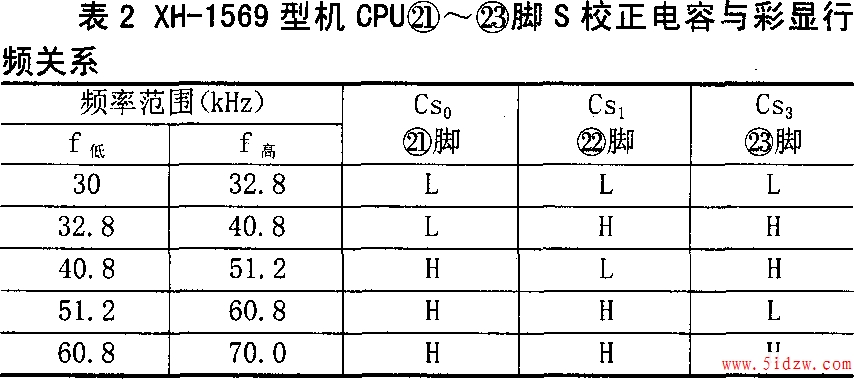

众所周知，s校正电容的作用是校正光栅水平方向的延伸失真，在彩显中，根据不同行频范围，由CPU进行控制，并自动接入不同的S校正电容，如XH-1569型机，由CPU的（21）～（23）脚接入cs0～cs2电容(见表2)。 但s校正电路不能使光栅两边校正量完全相同，还会引起梯形失真，由此，彩显中又增加梯形失真校正电路，它用幅度、斜率及相位可调的锯齿波去调节场频抛物波包络波形的对称／不对称性，使光栅呈现矩形，从而消除梯形失真。随着纯平彩显屏幕尺寸不断加大，枕形失真也会增大，仅用水平枕校和梯形失真校正电路还不能完全消除屏幕四角枕形失真，因此彩显又采用四角峰值枕校调制电压迭加在场频抛物波包络信号上，再用此信号调制行扫描锯齿波电流，使电子束在四角扫描时减小角速度，实现光栅的扫描线在屏幕各点的线速度相等，从而达到校正四个角枕形失真的目的。可见彩显对平面线性要求是很严的，此电路往往设计在彩显行、场扫描芯片上，与行、场扫描，枕校信号共用一个输出引出脚。
考虑到场频范围很宽，(50～160 Hz)为适应各种模式下场都能同步，彩显增加了场同步自动调节电路，为使场频率变化，场幅恒定，又增加了场幅自动调整电路，如：IBM0180—05N型机(IC401)就有此功能。另外，高压变化也会引起场幅及场线性变化，所以还设置高压变动场幅自动调整等电路。

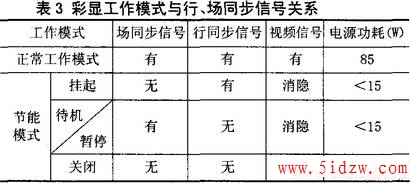

彩显待机／挂机／暂停及关闭模式，我们以联想XH—1569型机加以说明：显示卡送出行、场同步信号，同时进入显示器的CPU(N101)(39)、(40)脚，再由N101输出极性转换的行、场同步信号到行、场扫描电路(N401)，与此同时N101(12)脚输出高电平，使V111导通，v111集电极输出12 v电压，给予N401供电；另一路给二次电源供电，彩显即正常工作。彩显待机／挂机／暂停模式是这样工作的：若鼠标或键盘20 min以上不输入信号，此时主机显示卡只输出行或场同步信号，这时N101只能检出行或场同步信号之一，N101(12)脚变为低电平，V111截止，则N401和二次电源得不到12 V电压，场停止工作，此时彩显屏幕呈现黑屏，整机功耗小于15 W，如又操作鼠标键盘，这时主机显示卡同时输出行、场同步信号，彩显又恢复正常工作模式：关闭模式为关机时主机显示卡不再输出行、场同步信号，开关电源处于间歇振荡状态，各组输出电压大幅下降，CPU不工作，只是主电源处于断续工作状态，功耗<5 W，详见表3。
维修彩显时测得的各种状态电压、波形，也因模式、联机或未联机等状态不同而有所不同。
