和大家谈谈彩电维修的综合技巧

    其次，必须掌握整机的逻辑控制。比如TV／AV的逻辑控制、制式的逻辑控制等等。在前面的讲述中，我们曾经提到，要弄清彩电目前究竟工作在什么状态，最可靠的是测量有关控制点的逻辑电平，不能盲目相信屏幕上的显示。屏幕上的显示固然是电视机的固有工作状态，但并非电视机的实际工作状态，因为如果逻辑控制中的电子开关有问题，电视机实际的工作状态就不是屏幕上显示的状态。

    第三，要注意集成电路的多功能引脚。有时图纸上所标的，仅仅是该引脚的一个功能。现在的集成电路往往一个引脚含有两个甚至三个功能，我们必须了解，不然的话维修可能走进死胡同。记得三洋LA7680的A3机刚开始在市场上出现时，我们修一台水平亮线故障的机器，把帧振荡和帧输出部分的元件全部换遍，还是未能修复，后来询问总厂设计中心，才查出是42脚外接电容短路。要知道，LA7680图纸上42脚标的功能是ACC，可它还有一个功能，就是当该脚接地时就关闭视频通道和让帧振荡停振，让显像管截止。可当时我们并不知道42脚有此功能，以至于在修水平亮线时，根本不会去检查42脚。还要提醒大家的是：图纸上所标的集成电路引脚电压仅能作参考，不可全信。

    在以下几种情况测出的电压值不一定和图纸上标注的相符：1．AGc控制输出脚的电压，会因接收信号强弱的不同而不同；2．模拟量控制脚(如亮度、色度、音量等)的电压会随调节状态的不同而不同；3．有些引脚内部阻抗很高，用普通万用表测量时，由于万用表内阻的影响，测出的电压值会低于标注的值(图纸上标注的值是用内阻极高的真空毫伏表测出的)；4．有些引脚根本不可以用万用表来测电压。如TA8659、TA8783的37脚，该脚外接行振荡级的500kHz晶振，当万用表的表笔接触到该脚时，行频会急剧下降，立即烧行管。5．不同的万用表测出的电压值也会有差异。特别是带有脉冲电压的测试点，你不妨用数字万用表和机械万用表分别测一下显像管的灯丝电压，看看有多大差别(显像管的灯丝电压有效值应该是6．3v)。

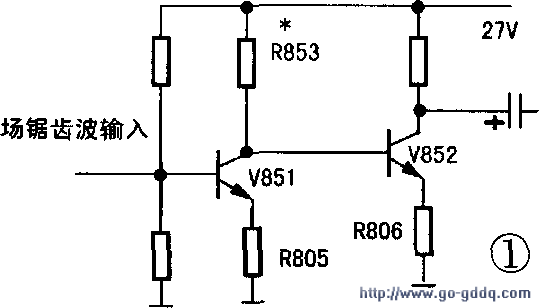

    绝大多数图纸上仅标有集成电路的引脚电压，而并没有标注三极管的引脚电压。维修时我们可以测量一下三极管的引口季凡也是R853和R805、R806的并联后再分压，绝不会是0V，现在V851的c极电压是0V，那只有R853开路一种可能。更换R853后，故障排除。

    第四。枕校电路的修理。由于显像管的曲率半径大于电子束扫描轨迹的球面曲率半径，电子束在扫描过程中虽然有相同的角速度，但屏幕上的线速度并不相同，所以如果不加以校正的话，会使显示的图像产生枕形失真。枕形失真在南北和东西方向都存在。对于南北枕形失真，一般是通过偏转线圈的特殊绕法，产生一个复合偏转磁场加以消除；但对于东西(即左右)枕形失真，只能通过电路来校正。下面谈一下该部分电路的故障维修。

    现在的东西枕校失真校正电路有分立元件和集成电路两种。集成电路的校正电路中还可以分为用总线控制的与不用总线控制的，常见的枕校电路有TA8739、TA8859、TDA8145等。现在的许多单片机已将枕校电路集成在小信号处理电路中，在此举例介绍一下分立元件枕校电路的修理。

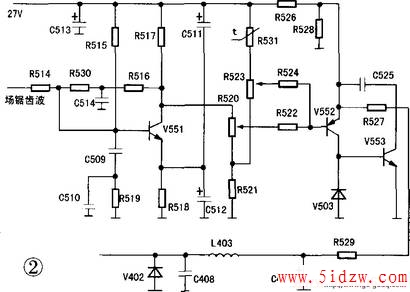

    例：图2所示是一个典型的分立元件枕形失真校正电路。

    当发生枕形失真故障时，首先应该测量27V电压是否正常，R525是否开路。如果27V正常，那么可以试调一下R520、R523，看屏幕反应，可能会出现以下几种情况：

    1．调节R520、R523后无反应，则故障在V552、V553及以后的电路中。为什么呢?因为调节R520、R523时，V552的b极直流电压将发生变化，如果V552、V553及以后的电路是好的，那么至少行幅应该发生变化，现在一点反应都没有，可见V552、V553及以后的电路中必有问题。

    2．调节R520、R523后变成了调行幅，则说明加在V552的b极上只有直流电压而没有抛物波，故障应该在V551及周围元件上，或是前级场锯齿波没有送来，同时说明V552及以后的电路是正常的。

    3．调节R520对枕形失真有所改善，但无法调到最好。这说明V551的c极有抛物波输出，可能幅度不够或波形发生了畸变，也可能是V552及以后电路中的元件特性不良。根据经验来看，V552以后电路有问题的可能性较多，常见的有c424容量变小、L403局部短路、V402漏电、c408容量变小等，其中以c424容量变小最为常见。

    对于枕形失真，还有一种更加简便且可缩小判断范围的方法：试着短路V553的c、e极，观察屏幕反应。如果屏幕没有反应(即行幅不发生变化)，则可能是V553击穿、C408、V402击穿等；如果行幅发生变化，则再短路V553的b、e极，观察屏幕反应，以此初步推断故障出在哪一级。

    第五，偏转线圈、电源、行输出变压器之间的关系。电视机在设计时，主电源电压、偏转线圈、行输出变压器、逆程电容、s校正电容、行线性电感等这些元件是一环扣一环的，它们之间存在着配套关系。虽然并不是改变其中之一就得全部改变了，但必须遵守安全工作的原则。

    举个例子来说，有一个电视机偏转线圈代用以后行幅偏大，如果减少逆程电容，使其行幅正常，那么就可能存在某种隐患，因为此时高压可能太高，同时灯丝电压也太高，长此下去，即使行管不烧掉的话，那么显像管也将缩短寿命。

    刚才提到必须遵守安全工作的原则，那么什么是安全工作的原则呢?关键就是灯丝电压，因为灯丝电压直接反映了行输出级的工作状态。如果灯丝电压保持正常，那么行输出变压器的各路输出电压也将同时保持正常。目前绝大部分显像管的正常灯丝电压为6-3V(有效值)，当用示波器测量时为22．5V(峰一峰值)，请牢记这一点。

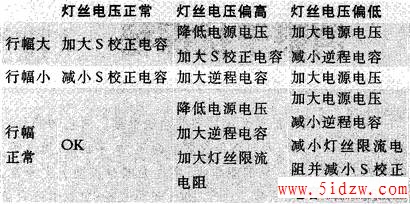

    具体操作时，装上代用偏转线圈后，先观察屏幕，同时用示波器测量灯丝电压(参考表1)，根据不同情况采取相应措施。

    表中的说明只是一个大概意思，具体操作往往要几种方法相互配合使用。另外，有些机芯的行线性电感磁芯是可调的，也不妨调一下，但必须保证灯丝电压是22 5V(峰一峰值)。

    在维修过程中，常需代换一些元件，但应充分考虑代换后 是否会带来一些负面影响，是否会给机器带来某种隐患，不能以为代换后能出图像就万事大吉。

    第六，TDA机芯沙堡脉冲与行振荡的关系。TDA机芯的沙堡脉冲在整机工作中有举足轻重的作用，沙堡脉冲不正常，会引起各种各样的故障。从TDA4501起，一直到现在的TDA8362、TDA8838、TDA8844、TDA9373，沙堡脉冲无一例外地在整机中充当着重要的角色，在这里，我们仅仅讨论一下沙堡脉冲与行振荡的关系。

    修理TDA机芯的彩电时，我们经常会碰到这样一个故障：无光无声，行停振，行推动管的c极电压很低，行推动管的负载电阻很烫。遇到这样的故障，首先就应该检查集成块沙堡脉冲引脚外围是否有问题。

    也许你会觉得奇怪，行振荡已经停振了，哪里来的沙堡脉冲?图3是金星D2918F的行振荡电路。N301为TDA8838，其41脚为沙堡脉冲输出脚，同时也是行逆程脉冲输入脚。电路中，若R415开路、ZD905击穿、R926开路或FBT的⑥脚外围印刷板隐裂，都会造成上述故障。

    TDA系列机芯的行振荡是这样进行的(我们以图3为例，其他TDA机芯的原理也是一样的)：开机时N301的44脚送出行振荡信号，同时检测41脚是否有行逆程脉冲送回来。若有，再检测行逆程脉冲的幅度是否正常；若正常，则根据41脚送回的行逆程脉冲进行校正。若41脚无行逆程脉冲送回或幅度不正常，则40脚输出高电平，进行保护性停振，此时V901饱和导通，R907很烫。

    对于采用总线控制的集成电路，如TDA8838、TDA8844等，若沙堡脉冲41脚外围元件均正常，而V901饱和导通的话，则应检查总线电压。总线控制不正常也会造成此故障。
