检修一台三无故障彩电，首先要根据电路原理图，搞清楚开关电源的结构形式，电路是通过什么方式实现开／待机控制的是通过什么形式完成保护功能的?这些对检修工作将起重要作用。有经验者再通过观察、听、摸、闻大致确定故障部位。 一、开关电源输出为零的检修
第1步：查开关管c极(或场效应管D极，电源厚膜块必有一个端子为开关管c极或D极)有无近300V直流电压。若没有，应查交流输入电路、市电整流滤波电路。 第2步：开关管c极电压正常时，在开机瞬间再检测开关管b极是否有正常的0．4~0．6V启动电压。若为OV，说明开关电源启动电路开路或开关管b、e极相关元件击穿，应检查相关元件。若开机瞬间开关管有正常电压，但随即又降为0V，则表明故障在振荡电路，含正反馈电阻、电容、放电二极管、开关变压器的正反馈绕组及它们的连接电路。 第3步：首先测得振荡电路正常，再测开机瞬间电源输出+B电压，若电压表瞬间有一个很小的读数，然后迅速降为零，则表明故障可能在： 1．脉宽或频率控制电路； 2．自激式并联型开关电源的负载短路，应重点检查行输出级，但串联型开关电源不会因负载短路而停振； 3．开关电源因输出过压或过流而引起保护电路动作。 为了判别故障的具体部位，可以将一只500W的交流调压器接入市电，电视机电源输入端接调压器的输出端。将调压器输出电压从1()0V起调(用万用表监视)，并在开关电源+B端对地并联一只60～100W灯泡(或51Ω／50W电阻)和一只电压表。 在确认+B滤波电容正常情况下，断开行管c极供电回路后试机。若灯泡发亮(或电阻发热)，则表明电源已有输出，可每升高 10V，监测一次+B输出电压。若输入电压升至某一值时+B已超过规定值，则说明开关电源不工作是过压保护电路动作所致，应对取样、误差放大板及脉宽(频率)控制电路进行检查。 如果在上述调试监视过程中灯泡一直不亮(即电压无表示)，则可能是开关电源系统发生异常，或保护电路元件本身损 坏，使电源一直处于无输出状态。可先检查保护电路元件，若其元件正常，则说明故障在电源本身的稳压控制环路。 在上述第一步检测中已确认开关电源能正常输出，且稳压性能良好，表明开关电源原来无输出是负载短路或过流引起保护电路动作所致。在原断开的行输出管c极供电回路中串接一只毫安表，试机，25英寸以下彩电电流大于600mA(29英寸以上大于1OOOmA)时，过流保护电路即会动作，电流表会很快无指示，则说明行输出电路(含偏转线圈、行输出变压圈及次级所接负载和水平枕校电路输出级)出现短路。 二、扫描电路工作异常的检修 第l步：测行输出管b极有无一0．1～-0．25V电压。若此处没有负电压，则检查有关IC的行振荡级供电端(如TA7698 33脚、TDA8362 36脚、TA8659／8759 40脚)，正常时应有8～9V供电，否则应查供电电路。若供电受开／待机电路控制，可直接接通试机。 第2步：查得行振荡电路供电正常，再查行激励信号波形是否到达行推动管基极，正常时工作电压为直流O．45~0．55V。若没有激励信号，可能是IC内振荡电路未振荡或分频器损坏或IC内部预推动级损坏，也有可能是行推动管基极回路有断路或短路处。若是前者，一般是IC没有激励信号输出；至于后者，可通过检测电路的电阻值予以确认。若行推动管基极电压受开／待机电路控制，可直接接通试之。 第3步：若确认是振荡／视频／解码IC无行频信号输出，则应先考虑是否因x射线过量保护电路动作所致。检测有关IC块X射线过量保护端子电压，一般应为0．3V以下(详见表1)，部分IC该端子还有过压保护功能。若电压在1V以上，表明束电流过大或行逆程电压过高导致保护电路动作，应检查电源+B电压是否过高、行逆程电容是否失容、亮度控制电路是否失常、显像管高压嘴是否严重脏污等。 第4步：测得X射线过量保护电路未动作，可用替换法检查行振荡电路元件(如500kHz晶振)。若无效，基本可认为是IC内部损坏。 第5步：如果测得行激励信号已到达行推动管基极，但行输出管基极却无激励信号，说明行推动级没有工作，应先测行推动管c极有无电压。若c极没有电压，多数是限流电阻开路或行推动变压器初级绕组焊脚出现裂纹，也可能是推动管c、e极击穿短路。 第6步：若行推动级工作正常，显然故障在行输出管基极回路，应认真检查相关元件，包括其焊点和铜箔走线。 第7步：测得行激励信号已加至行输出管，可是仍没有+B(105~150V)电压，应顺藤摸瓜进行检查。若机器的开／待机是靠切 断+B来实现的，则必须检查其控制电路。 若测得行管c极对地电阻几乎为零，则是行管或行逆程电容击穿所致。 第8步：行输出级出现“吱吱”声、行输出管严重发烫、c极电压下跌过多，说明行输出级有短路故障，可用检测行输出管c极电流的方法甄别。以康佳’T2587H型彩电相关电路(见图1)为例，具体操作如下： (1)在行输出管c极回路串入一只500mA电流表。拔下行偏转线圈插头，有水平枕校电路的，还要断开枕校电路(在图1中可断开VD408)，并用空心针头或吸锡器将行输出变压器除保留行输出管c极供电回路的两引脚外，其余全部断开。 (2)开机，电流表正常读数约40~70mA。若大于70mA，小于120mA，说明行输出变压器损耗、辐射严重，不宜采用；若大于120mA，表明行输出变压器已经短路，必须更换。 (3)若开机后电流表读数在正常范围，然后再依次接通行偏转线圈和枕校电路。若接通某路负载后，电流增至500mA以

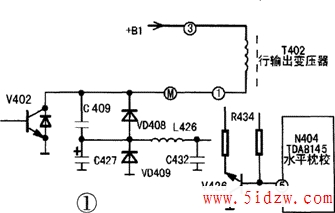

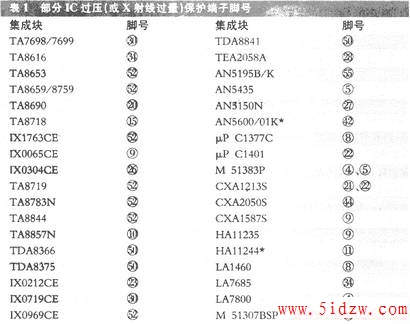

说明：保护端子电压为高电平，说明保护电路动作，打“*”者表示该端还兼电源输入端
上，则说明该路负载存在短路。 (4)接通上述负载后，若电流未超过200mA，则表明短路故障在行输出
变压器次级负载电路。将次级负载逐个恢复，若恢复某路负载后，电流表上的示数明显升至500mA以上，则表明该路负载(含该路整流滤波电路)有短路，需检查排除。
三、三无故障检修实例
例1：一台高路华TC-2918型彩电出现三无故障，但电源
指示灯亮。 经查，开关电源输出正常。行输出管Q404的c极已有 135V电压，但b极却无负压，显然行扫描电路有故障。手摸行推动管Q402供电电阻R416(5．6kΩ)无温升，测行推动管c极无电压。焊下R416检测，果然已开路，换新后试机，光栅出现。 例2：一台长虹G29D9型彩电出现三无故障。 该电源为他激式并联型。经查，开关管D极有300V电压，但开关电源无输出，．该机电源是独立的，于是断开电源主要负载，单独对电源试机，结果电源仍无输出。查驱动块N811(TDA4605)⑤脚，没有40kHz振荡推动信号输出。测N811各脚电压，发现启动端②脚电压为0V。检查其外围C812、R812等元件，发现R812(390kΩ)开路。这种故障在此型机上已经不是第一次发生，估计是R81 2功率太小(1／2W)造成。试用390kΩ／1w金属膜电阻更换，故障排除。，彩电三无故障检修技巧
