快速排除厦华XT6698T彩电自动关机故障,http://www.5idzw.com

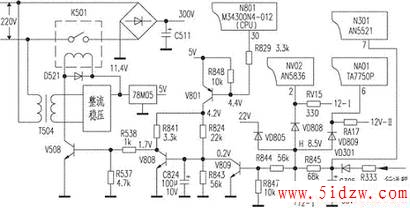

该机除有Ｘ射线保护、开关电源过压过流保护外，还设有电源的开路、短路保护电路，如附图所示。
图中，行逆程脉冲由ＶＤ３０１整流，在Ｃ３０５上形成约２７Ｖ电压，给场输出ＩＣ（ＡＮ５５２１）供电，并经Ｒ８４５降压，图中Ｈ点电压只有８．３Ｖ。与Ｈ点相接的四只二极管ＶＤ８０５、ＶＤ８０６、ＶＤ８０８、ＶＤ８０９负端分别接到２２Ｖ、１２Ｖ－Ｉ、ＮＶ０２{2}脚、ＮＡ０１{6}脚，在正常开机情况下，这四只二极管均截止，Ｖ８０９饱和导通，使Ｖ８０８截止，此时，Ｖ５０８的导通与否（即继电器Ｋ５０１是否吸合）仅与微处理器Ｎ８０１的电源控制端{30}脚电平有关。当这四只二极管负端电压有一个明显低于额定值（如电源负载短路等）或者２７Ｖ电压严重下跌，都会使Ｈ点的电压降低，使Ｖ８０９截止，Ｖ８０８饱和导通，Ｖ５０８截止，电视机就会自动关机，进入待机状态。同时也可看出，只要把Ｒ８２４断开，Ｖ８０８就会截止，这部分的保护功能被全部取消，由此得出快速检修自动关机故障的步骤如下：
１．测Ｎ８０１{30}脚电压，确定自动关机时未出现高电平。
２．测开关电源输出的１４３Ｖ和２２Ｖ这两组电压，观察自动关机前后的变化情况，如果电压始终正常，说明开关电源电路良好，且负载无过流故障；如果电压偏高，则是开关电源的过压保护电路动作（保护可控硅导通）；如果电压偏低，则是负载过流或开关电源本身有故障。
要特别提醒维修者注意的是，在处理行输出和开关电源故障时，都需要断开Ｒ８２４才能开机测试，如断开行输出级电源接上假负载检修开关电源电路时，要同时断开Ｒ８２４，否则工作就无法进行。因为图中的２２Ｖ和１２Ｖ－Ⅱ由开关电源输出，２７Ｖ和１２Ｖ－Ⅰ由行逆程脉冲整流而来，只要有一电压丢失，便会自动关机。
３．测色解码块Ｎ２０１（ＴＡ８６５９）的Ｘ射线保护端{52}脚电压，正常值为０．３Ｖ，当上升到约１．２Ｖ时，Ｎ２０１{39}脚停止行扫描输出信号，随后自动关机。此时只要再测视放末级电源电压１８０Ｖ是否偏高，便可确定是Ｘ射线保护电路故障还是行输出电压确实偏高而引发保护。
４．在确定开关电源输出电压正常和Ｘ射线保护未动作后，断开Ｒ８２４，再开机依次测ＶＤ８０５、ＶＤ８０６、ＶＤ８０８、ＶＤ８０９的负极电压和２７Ｖ电压，便可很快发现故障部位。
说明：按上述步骤检修自动关机故障，不仅快捷，而且安全。不能先断开Ｒ８２４，后开机测试，这样做，很可能扩大故障，甚至产生意想不到的恶果。
下面举两个维修实例，供参考。
［例１］开机一段时间后图声消失，稍后自动关机。
在确定开关电源正常且Ｘ射线保护未动作后，开机观测ＶＤ８０５、ＶＤ８０６、ＶＤ８０８、ＶＤ８０９负极电压和２７Ｖ电压的变化情况，在开机一段时间后，ＶＤ８０９负极电压从１１．２Ｖ变为８．２Ｖ时图声消失，稍后自动关机。测ＲＡ１７一端的１２Ｖ－Ⅱ电压正常，查ＲＡ１７另一端到ＮＡ０１{6}脚的连线上，有一根跳线的一端焊点虚焊，经补焊后故障排除。
［例２］按下电源开关，电源指示灯闪亮一下即灭，随之待机灯亮。
经多次开机测开关电源输出电压，均无异常发现，测Ｎ２０１{52}脚电压，确定Ｘ射线保护电路未动作，于是断开Ｒ８２４开机测试，此时光栅呈水平一条亮线。由附图分析，可能是２７Ｖ电源异常使ＡＮ５５２１不工作。测２７Ｖ电源结果只有１０Ｖ且不稳定，断电后查相关元件，发现Ｒ３３３由标称值１．０Ω变值为５２Ω，更换Ｒ３３３后故障排除。
