MG28型多用钳形表(1)测量交、直流电压时都明显高于实际的读数;(2)把拨动开关旋至“交流电流”挡时,即使没有交流电流输入,指针都有摆动。,http://www.5idzw.com
从原理图分析,当置于交流电流挡时,1.5V电池是与表头断开的,不会有电流流过表头、指针不应当摆动。

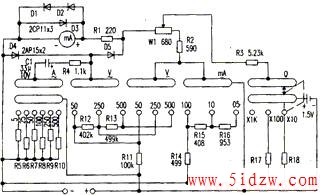

按照实物测绘的电路图见附图所示。先按图查直流电压部分将其他部分暂时都断开)对R1、R2、R11、R12、R13等电阻都进行了测量,均正常;交流电压挡的限流降压电阻与直流电压挡是共用的,所以不必考虑这方面的因素。测量D4、D5均完好。但发现印刷板本身漏电,尤其是交流电流、电压和电阻挡的固定滑片漏电严重(用500V兆欧表摇测绝缘电阻已下降到0.1Ω)。经分析故障现象(2)也是因此外漏电造成的。
