松下MV-M9000EN/EN3 M3300MC3 M3000EN3摄像机上电后．红色指示灯不亮，机器不工作,http://www.5idzw.com
该故障多为使用外接电瓶供电所致。当电瓶接入机器时，极性接反使机内vlB03957-2小板上的R1606(25MΩ)烧断。经测R1606正常，通电测VEP03A86(另一种大

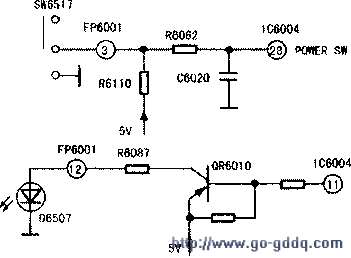

板编号为VEP03945)板上12V电源IN插座P1001的电压正常。故障在主板，根据故障现象应从电源开关和指示灯不亮人手解决，电路见图。图中SW6517即电源开关，136507是红色电源指示 灯。检测发现无5V供电，使IC6004不工作。5V稳压电路见图3。测IC6010①端无5V电压，③端只有2V左右电压，说明Q6010不良，用2SD401代换Q6010后，IC6010的①脚仍无电压输出。用7805代换IC6010后机器恢复正常。
