恒华PE-4.6L型自动电热水瓶电路分析

　　恒华PE-4.6L型自动电热水瓶额定容积4.6L，加热功率750W，保温功率35W，具有自动加热/保温/点压/杯碰电泵出水、再沸腾加热和超温保护等功能。

　　电路原理
　　

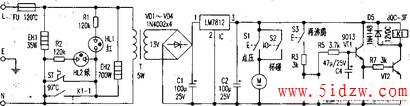

　　分析根据实物绘出电路原理如附图所示。

　　1、自动加热/保温电路
　　
　　接通电源，220V市电电源经超温保护器FU后进入加热／保温电路。一路加在保温加热器EH1两端，另一路经温控器ST加在煮水加热器EH2两端。EH1、EH2开始加热煮水，同时煮水指示灯HL1显示红光，指示处于煮水状态。当水沸腾时，ST触点自动断开，截断EH2电源而停止加热，HL1熄灭，EH1继续工作，保温指示灯HL2显示绿光，指示处于保温状态。

　　2、点压／杯碰电泵出水电路
　　
　　220V市电电源经电源变压器T降压为13V，再经VD1～VD4桥式整流，C1、IC、C2组成的滤波稳压后，输出12V稳定的直流电源。点压出水开关S1或杯碰出水开关S2，接通电机M电源带动水泵转动出水。

　　3、再沸腾加热电路
　　
　　当水温降低或向瓶内加入冷水后，在ST处于断开状态下，需要煮沸时，轻触一下自动复位再沸腾按钮S3，驱动三极管VT1、VT2导通，继电器K1得电吸合，常开触点K1-1闭合，接通EH2电源开始加热。当S3接通的瞬间。

　　12V电压经R3向C3充电，S3断开后，C3上所充的电荷通过R4放电，当电平不足以维持VT1工作时，VT1、VT2截止，K1失电释放，K1-1复位断开，EH2停止加热，此时水刚好煮沸。煮沸时间由R4、C3的放电时间常数决定。VD5是K1的续流二极管保护VT2不致损坏。

　　FU是不可复位一次性熔断的保护元件，电路遇过热或过流自行熔断，截断整机电源。
