可德信ZQP-4.2B自动电热水瓶储水容积4.2L，加热功率700W，保温功率30W，具有气压/电泵两种出水方式、再沸腾加热和超温/防干烧双重保护等功能。
电路工作原理

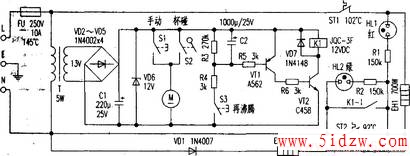

依据实物绘制电路原理如附图所示，元件编号为笔者所注，全机电路由加热保温电路、电泵出水电路和再沸腾加热电路三部分组成。
1、加热保温电路
由防干烧温控器ST1、主加热器EH1、加热温控器ST2、整流二极管VD1、保温加热器EH2和加热指示灯HL1、保温指示灯HL2等元件组成。接通电源，220V市电经超温熔断器FU加至EH1对瓶内的水进行加热，同时HL1显示红光，表示热水瓶进入加热状态。由于HL2与R2、VD1与EH2分别串联均被ST2短接，所以HL2不亮、EH2不加热。当瓶内的水被煮沸腾时，ST2触点自动断开，切断加热电路电源，EH1不加热，HL1熄灭。此时，VD1半波整流向EH2、EH1供电，由于EH2与EH1串联，而EH1电阻很小，半波整流电压几乎全部加在EH2上，EH2以半功率（即30W）加热，对已沸腾的开水进行长时间保温。同时HL2有电流通过显示绿光，表示热水瓶进入保温状态。
2、电泵出水电路
由电源变压器T、手动按钮S1、杯碰按钮S2和电泵等元件组成。220V市电经T降压至13V，由VD2～VD5桥式整流、C1滤波、VD6稳压输出12V直流电压作为电泵和再沸腾加热电路工作电源。手动S1或杯碰S2，接通M电源，电机运转带动水泵转动泵出开水。
3、再沸腾加热电路
由再沸腾按钮S3、三极管VT1、VT2及直流继电器K1等元件组成。当ST2断开，加热保温电路处于保温状态需要再加热时，按下S3，C2被充电，同时为VT1的b极提供偏置电压，使VT1、VT2导通，K1得电吸合，其常开触点K1-1闭合，接通加热电路电源，EH1被强制进入加热状态。当松开S3时，C2所充电电压经R5、VT1的b-e极放电，以维持VT1、VT2工作一段时间（约1.3min），已能将瓶内的开水重新煮沸腾。若一次操作不能把水加热至沸腾，可重复按下“再沸腾”按钮。
电路中，FU（145％）、ST1（102℃）安装在不锈钢瓶底的温度敏感位置上。FU起防短路／超温双重保护。ST1防止瓶内无水误接通电源干烧时，强制主加热器断电，防止烧坏加热器或造成失火事故。降温后，ST1触点自动闭合，热水瓶恢复正常使用。
