TS-1型红外遥控电源插座原理分析

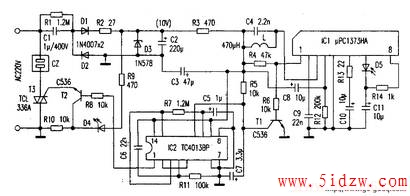

　　市售的TS-1型红外遥控电源插座不附电原理图，笔者在检修该型遥控电源插座时，按印板实物绘出了它的电原理图（见附图，图中元件编号系笔者所注）。
　　
　　工作原理
　　
　　该红外线遥控插座主要由电源、红外线接收及插座电源通断控制三部分构成。在接通市电后，交流市电经C1限流，D1、D2整流，C2滤波，D3稳压后获得IOV直流电压。该电压一路经R9加至红色发光二极管D4正极，另一路经R3进一步降压，C3再滤波后得到约5V工作电压。该电压一路经电感L滤除高频干扰后加至红外线接收IC（μPC1373HA）电源端③脚；另一路直接送往双D触发器TC4013BP电源端14脚和⑨脚（2D）。当按下遥控器控制按键时，遥控器所发射的红外线被红外线接收二极管D5接收后转变成电讯号，由IC1⑦脚送入IC内部，经整形、放大及译码后从①脚输出一组负脉冲信号，于是T1 c极输出一组正脉冲，其触发信号加至IC2（TC4013BP）触发端11脚（2CP）。因⑧脚（2SD）为低电平，⑩脚（2RD）、⑨脚（2D）接的是高电平。由TV4013BP的逻辑状态表可知，其输出端13脚（2Q）应输出低电平，即触发器I触发端③脚（1CP）输入低电平，因②脚（1Q）与⑤脚（1D）相连为低电平，④脚（1RD）、⑥脚（1SD）为低电平，触发器1①脚（1Q）输出高电平，于是控制管T2导通，双向可控硅T3导通，使插座CZ上的用电器得电，同时发光二极管D4点亮，并维持此状态不变。如果再按一次遥控器控制按键，触发器翻转，①脚就会输出低电平，可控硅关断，D4同时熄灭，插座上的用电器停止工作。顺便说明：图中R7、C5及R11、C6是“上电复零”电路元件，对控制有一定的延时作用，故又称它们为控制延时元件。
