五羊WY-378型收放音卡座机,在播放过程中突然“啪”的一声.机内冒出浓烟.,http://www.5idzw.com

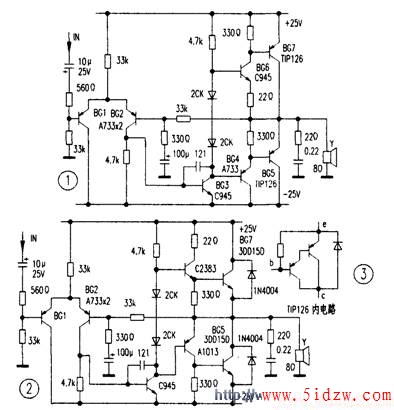

开盖检查,结果为末级功率管BG5、BG7(见图1)损坏,BC4已炸裂,与BG4相连的线路板被烧穿一约φ8mm小孔.因BG5、BG7均为c-e极击穿,说明故障系负载电流过大或负载短路造成.观察两功放管,发现已被原维修者换成了CD834(60V、3A30W).而另一声道烧坏未修,原机功放管型号为TIP126(参数不详).观察该机功放管所配散热器仅与普通黑白机行管的散热器相仿,显然功放管散热不佳.用户称原维修员用CD834代换原机功放管后已正常工作相当长一段时间.分析原机所配负载(音箱或号角喇叭)较轻.由于无原型号功放管TIP126更换,于是采用价廉易购的3DD15D(5A、50W)进行代换,再配上比原机稍大的散热器,按图2将功放末级电路改装.勿需调试即可正常工作.将修好的功放用标准8Ω负载试机数小时均正常,但用户取回该机后不久即返回,称一首歌未唱完该机冒烟烧坏.笔者将再度烧坏的功放修好.送至用户家中,检查其负载,竟是一市售劣质音箱:仅用一普通电容分出高频,其余两只8Ω低音和一只8Ω中音均直接并接在接线端,总阻抗仅为2.7Ω,而该机的功放管是无法承受如此低阻抗对应的大功率,超大负载电流必然导致烧功放管.因该功放仅能配8Ω以上的、负载,经用分频器改装音箱后,功放工作正常.
小结:市售的低价功放、音箱,虽然功放管看起个头较大,但往往容易毁于朝夕相处的粗制烂造劣质"超低阻抗"音箱手中,在维修中应引起重视.
