联想LXH-1569型多频数控彩显图像在垂直方向抖动,场帽压缩,http://www.5idzw.com

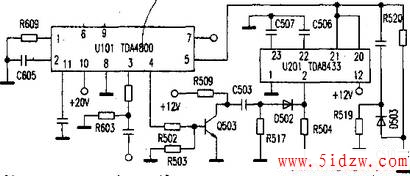

该机采用TDA4800场偏转IC以及具有IIC总线接口的图像几何形状处理电路TDA8433.它取代了所有的图像几何形状调节,而且消除了需要调整的外部元器件,如行频、行相位、场线性及帧幅调整等,测绘场扫描电路的局部电路如附图所示.
其工作原理是:开机后由U101(TDA4800)内部电路与①、②脚外接阻容元件产生频率为f=1/(0.68×RC)的自由振荡.对11脚的电容充放电产生正极性的锯齿渡电压.从④脚输出与②脚(场同步信号输入端)同步的场锯齿波.经外围电路形成场同步微分信号,送到U201(TDA8433)②脚,与22、23脚的幅度恒定锯齿波混合,从20脚输出经校正的锯齿波;然后送回到U101⑤脚(前置放大);最后从⑦脚输出场锯齿波电流.
TDA8433是多功能数模转换模块.其20脚输出的锯齿波电压的幅度和频率都由CPU通过SDA、SCL来控制TDA8433内部开关电路,以决定锯齿波的幅度和周期.
本机图像在垂直方向抖动.但滚动,说明场同步信号良好.重应检查场振荡是否有自激干扰,场锯齿波形成电,路是否有故障.首先测量U101的10脚电压为+20V,U201 12脚12V的供电电压稳定正常.
用示波器观察U101④脚输出的锯齿波正常.再查U201⑦脚输入的场同步微分信号波形正常,查U201 22脚锯齿波,发现该脚的波形上下抖动.将外围的两个电容更换后,故障现象依旧.为准确判断是否为TDA8433内电路有故障,将22、23脚悬空,用示波器观察该脚的脉冲振荔波形仍是上下抖动,于是判断为U201损坏.将该芯片更换后,故障排除.
