康佳BT5090彩电满红屏，伴音正常,http://www.5idzw.com
图像显示为满红屏，伴音正常，可理解为整机电源工作正常，行场扫描也可认为基本正常，出现满红屏的最大可能性在CRT板上的视放级，不过，这里容易走入“误区”，即误认为有红、缺蓝缺绿，所以故障是蓝绿视放电路有问题，事实上恰恰相反，显示屏上没有反映出蓝光与绿光是因为被“淹没”了，被红光所淹没。不难理解图54-a所表述的原理：

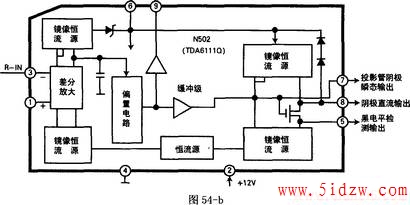

当三极管Q工作正常时，其输出端的直流电压uceQ一定小于电源电压Ec，但当三极管损坏时(开路)，其集电极上的输出电压(直流)上升到等于Ec。图54-b是N502、N50l、N503(TDA6111Q)的内部组成电路。

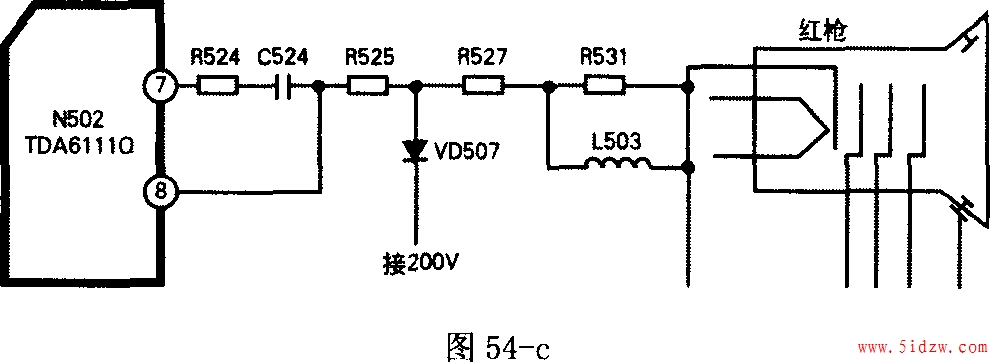

在BT4301机中的N502(N50l、N503一样，仅元件位号不同)，其⑦脚外接R524串C524，如图54-c所示:
R(红)信号从③脚进入N502内部，经差分(单端输入与单端输出方式)放大后送到场效应管放大器，场效应管的负载也是镜像恒流源，R信号从场效应管漏极(TDA6111Q⑧脚)输出，经R525、 R527、R531／／L503送到红投影管阴极，显示图像的红色内容。⑧脚还通过C524、R524与⑦脚(内部场效应管的栅极)相连接，C524与R524组成消振网络(负反馈电路)，⑧脚内部还接有两个二极管，其负端接⑥脚为210V供电脚，正常工作时⑧脚直流电压在150V左右，所以二极管是截止的，如果显像 管内部跳火，使⑧脚电压超过200V时，两个二极管导通，从而使场效应管的漏极电压被钳位在约2lOV，以防TDA6111Q损坏，⑧脚到投影管阴极间所 接的电阻是二极管导通时的限流电阻，使⑧脚最高电压不超过约210V。 如果N502(红IC)是坏的，而N501(绿IC)和N503(蓝Ic)是好的，则N502的⑧脚电压在100V以下，而N50l、N503的⑧脚为150V，那么红枪阴极 电压就远低于绿、蓝枪阴极电压约50V，所以，绿、蓝光被红光所淹没，出现满红屏故障现象。
为了证实上述分析，测N502的①、②、③脚对地电阻，结果均是0Ω，正常值应为1～3kΩ。 关机更换N502后再开机，图像正常，故障排除。，康佳BT5090彩电满红屏，伴音正常
