该机（属5P36机芯）使用飞利浦UOC，掩膜型号为OM8373PS/N3/2/1564，版本号为4706-D83731-64#。
有伴音，表明该机电源、行场扫描基本正常，故障原因可能有：1.IC内RGB处理电路有故障；2.ABL电路不正常；3.视频放大电路异常：4.存储器坏；5.UOC损坏等。
让电视机工作，听到声音后从AV输出端子取出视频信号加到电视机中，如果这合电视机能够放出色彩鲜艳的图像，则表明故障机Q202（C1815）以前的电路都正常，即IC201（OM8373）（38）脚（IFVOS/SVO）以前的电路无问题，故障出在Q202以后电路或UOC本身。

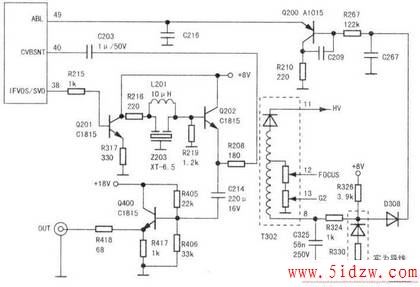

对照厂家所附电路图（见下图），查行输出变压器T302（8）脚ABL电路元件C325（56nF/250V）、R324（1kΩ）、R326（3.9kΩ）等正常；查视放板上各视放管、CRT管座等无异常，代换亦无果；测量（49）脚ABL电压接近OV,怀疑是IC201损坏引起。因手中没有同型号IC，将创维公司掩膜的另一版本号的UOCOM8373PA/N3/2/1870（4706-D83732-64）装上，仍无光栅，几天后，偶尔翻以前的维修记录，所换的OM8373用在检修别的机子时有正常的光栅及图像，只是无伴音，认为是版本号不同不能代换。此IC装在这台机上，连光栅都没有，肯定不是UOC的问题，故障应在ADL电路。再次检查ADL电路，发现原来创维公司所配的电路图与实际不同，下图中T302（8）脚外圈虚线框内的元件，原电路图就没有标出。故障原因是D308击穿漏电，致使ADL信号通过D308被旁路至地，而不能反馈到IC201（49）脚。用1N4148换D308后，光栅正常。换回原UOC，光栅、图像正常，说明原UOC未损坏，故障排除。
