松下NV-DX100数码摄像机开机，电源指示灯一闪而灭，整机不工作

　　此机开机检测正常，但在使用过程中更换一块备用电池后，开机，电源指示灯一闪而灭，整机不工作，再次开机后机器无反应。
　　

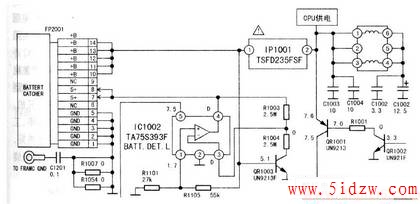

　　根据故障现象，初步判断故障可能出在电源电路和开/关机控制电路上。打开该机右面外壳，露出电路板，根据实物绘出该机局部电源电路如图1所示。检查该机电源开关按键能正常关断。用电池给机器加电，打开电源开关在路检测，用万用表测电池与电路坂（AO935板）接口，（10）～（14）脚电压为7.8V，正常，测保险电阻IP1001一端电压为7.8V，另一端为OV，显然不对。取下电池，用万用表检测，发现保险电阻IP1001已经断路。更换该电阻，重新开机，机器还是没有反应，于是检测开机控制电路。测开机控制开关管QR1001发射极为7.8V，集电极为OV，正常应为7.6V，测基极为OV，正常应为7.OV，明显该管工作不正常，说明QR1001不具备工作条件（电路见图）。测QR1001基极电阻R1001为47kΩ，正常；测另一只控制管QR1OO2（UN921F）发射极接地，集电极为OV，基极为0.4V，电压明显偏低（开机时正常电压为3.3V）。QR1OO2基极电压来自CPU控制开机电路，把QR1OO2基极悬空，重新开机，测该焊点电压为3.4V，说明CPU已输出开机电压，但QR1002没有工作，分析该管可能损坏。拆下三极管QR1OO2，用万用表检测，证实已经损坏，由此说明是QR1OO2损坏导致QR1001不工作。用同型号三极管将其更换后开机，机器恢复正常，各项指标良好。分析出现上述故障原因，可能是更换电池后开机瞬间电流过大，造成上述元件损坏。
