三极管工作性能速测电路,http://www.5idzw.com

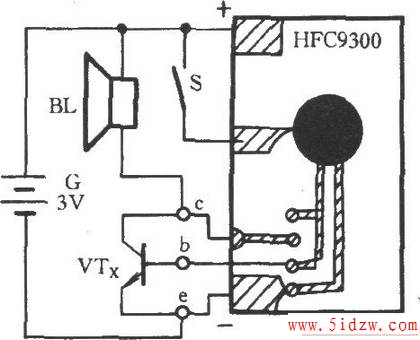

如图为三极管工作性能速测电路。图中，HFC9300为音乐集成电路，内存一支歌曲。BL为喇叭，S为触发开关。VTx为一只待测三极管，将它插入插座，且将管脚的集电极插入“c”，基极插入“b”，发射极插入“e”。如果VTx是好管， BL则会播放出一支动听的歌曲；若VTx是坏管，则鸦雀无声。
，三极管工作性能速测电路
