专用于微功率发射机场强仪,http://www.5idzw.com

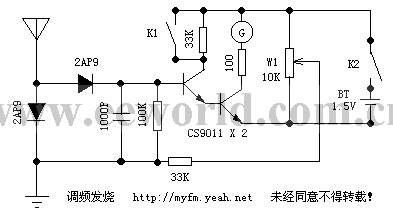

本电路是一个简易场强仪，对于微功率的信号非常灵敏，由于本电路仅作相对场强比较，所以并没有一个标准，但可以使你调试轻而易举！你可以直接将探头点测调制器的输出端，更可以将探头点测激励级的输出。 其中K1为增益选择，K2为电源开关，W1灵敏度调节，本电路做好后放于铁盒内，图示的接地端接铁盒。
