用NE555构成的行输出变压器短路检测电路

09-08 11:08:41 | http://www.5idzw.com | 传感器 | 人气:280
标签:传感器原理,电路设计,http://www.5idzw.com 用NE555构成的行输出变压器短路检测电路,http://www.5idzw.com

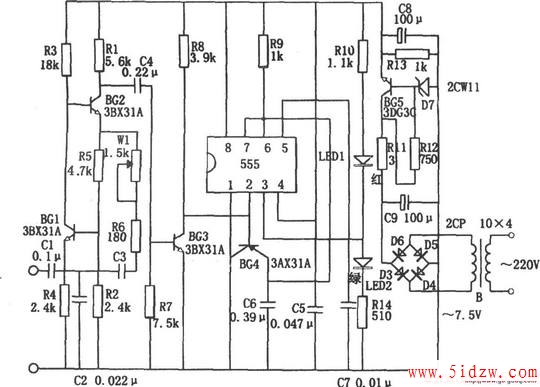

   失落脉冲检测器由555和BG4、C6、R9等组成。当变压器正常时,由555和R9、C6组成的单稳定时电路的定时周期大于输入触发脉冲的周期,故在连续触发下,555 3脚持续呈高电平(约 5V),发光二极管LED2(绿色)点亮,以说明行输出变压器无短路或击穿现象。若变压器短路或击穿,则因变压器绕组间的互感作用,变压器呈低阻抗、高阻尼,振荡器停振,相应555因②脚得不到触发信号而由③脚输出低电平,使发光二极管LED1(红色)点亮,以指示变压器不正常。

   采用本电路后,可通过LED1或LED2的亮与灭来判断变压器是否击穿或短路,不仅显示直观,且易判断准确,同时还可判断行输出变压器的在线或拆下情况。
