由数字式压力信号调理器MAX1459构成的4~20mA电流变送器的电路

09-08 11:08:00 | http://www.5idzw.com | 传感器 | 人气:237
标签:传感器原理,电路设计,http://www.5idzw.com 由数字式压力信号调理器MAX1459构成的4~20mA电流变送器的电路,http://www.5idzw.com

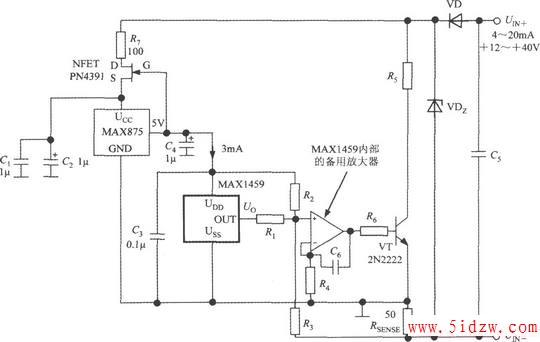

由数字式压力信号调理器MAX1459构成的4~20mA电流变送器的电路由MAX1459构成的4~20mA电流变送器的电路如图所示。将PGA的输出电压送至芯片中的备用放大器,再通过外部功率放大电路即可获得4~20mA的电流输出,在远距离传输电流时,电流信号的精度不受电缆线的电阻的影响。PN4391为40V、150mA的N沟道场效应管(NFET)。MAX875为低功耗、低漂移的5V带隙基准电压源,其电压温度系数为7×10-6/℃。由PN4391和MAX875构成3mA的恒流源,给MAX1459提供稳定的工作电流,再利用MAX1459进行温度补偿和增益补偿(图中省略了压力传感器)。MAX1459的输出电压依次经过备用放大器、功率放大器转换成4~20mA的电流信号,允许环路电源范围是 12~40V。VT采用2N2222型功率管,其主要参数为:UCEO=60V,ICM=0.8A。在UIN 、UIN-之间并联了一只稳压管,能起到过压保护作用。检测电阻RSENSE两端的初始电压由电阻R1~R4来设定,RSENSE上的信号电压则受MAX1459控制。当RSENSE=50Ω时,可用0.2~1.0V的标准电压进行校准。C1~C3为退耦电容,C4、C5为滤波电容,C6为频率补偿电容。R5、R6分别为集电极电阻和基极电阻。
