铂热电阻信号调理器ADT70的内部电路框图及典型应用电路

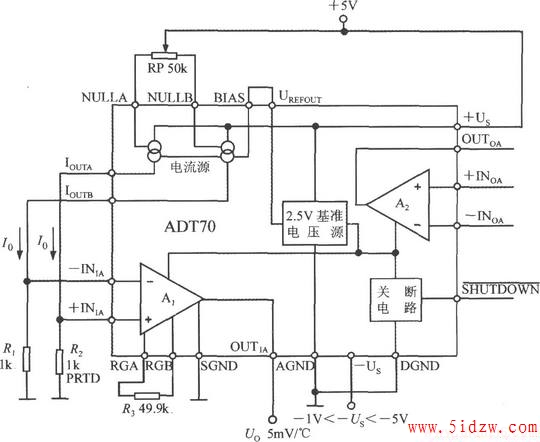

如图所示为铂热电阻信号调理器ADT70的内部电路框图及典型应用电路。芯片中主要包括5个部分：

1. 2.5V基准电压源；

2. 两个对称输出式电流源；

3. 仪表放大器A1；

4. 备用放大器A2；

5. 关断电路。

图中采用双电源供电。为了测量0℃以下的温度，-Us至少为-1V。SGND、AGND和DGND端均接地。将SHUTDOWN非接DGND时，ADT70被关断；不用该端时应接 Us。 5V电源经过电位器给电流源供电。2．5V基准电压源为电流源提供偏压。两个电流源分别给标称电阻(R1)和铂热电阻(R2)提供激励电流，R2与R1上的电压差就作为仪表放大器的输入电压。适当调整仪表放大器的增益，即可获得与被测温度成正比的输出电压Uo，最后送至数字电压表显示出被测温度值。R1的电阻值为1kΩ。R2为Pt1000铂热电阻，在0oC下的标称电阻值为1kΩ。 RP为调平衡电位器。R3是仪表放大器的增益电阻。
