采用并联外部功率管的方法来降低AD693功耗的电路

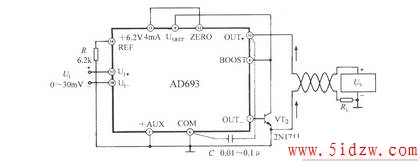

在AD693内部以输出晶体管VT1的耗电量为最大，必要时可采用并联外部功率管的方法来降低其功耗，具体电路如图所示。VT2可选用2N1711型或2N2219A型NPN功率管，其基极接OUT-端，集电极接BOOST端。要求功率管的截止频率fT=10～100MHz，交流电流放大系数β>10。2N1711和2N2219A的主要参数为UCEO=75V，ICM=0.8A，PCM=0．8W。
