电子节能灯电路(2),http://www.5idzw.com

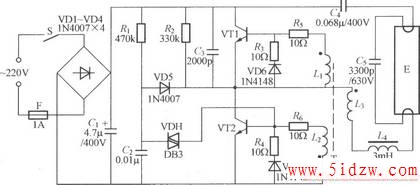

如图所示电路,VT1,VT2采用MTE13005型大功率管,且两管特性一致。T采用内径Φ6mm的高频磁环,用Φ 0.5mm的高强度聚酯漆包线穿绕,L1、L2个绕2匝,L3绕8匝。
,电子节能灯电路(2)
