声控延迟灯开关电路(2),http://www.5idzw.com

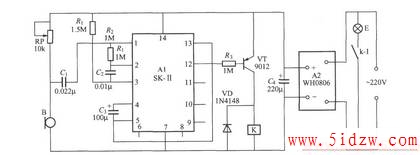

如图所示是一个抗干扰能力较强的声控延迟灯开关电路,它需要在特定的时间内连续击掌三次,电灯方才点亮,延迟一段时间后,灯自动熄灭。电路的延迟时间主要由C3决定,当C3为10μF时,延迟时间约为5s;C3为47μF时,延迟时间约为15s;C3为100μF时,延迟时间约为40s。
,声控延迟灯开关电路(2)
