采用运放的声光控楼梯延迟开关电路,http://www.5idzw.com

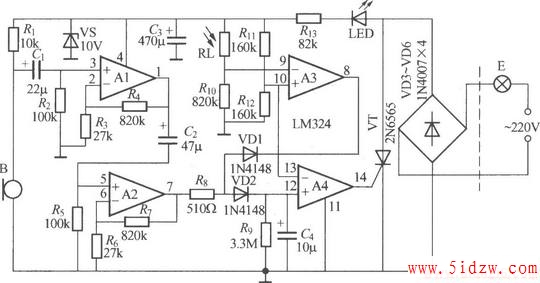

如图所示是采用LM324运算放大器制作而成的声、光控楼梯走道延迟照明开关,它也采用二线制接法,可以直接取代普通照明开关,而不必更改室内原有布线。图中,接成四只电压比较器的运放A1~A4可采用一块单电源四运放集成电路LM324,其他元件如图所示,无特殊要求。
,采用运放的声光控楼梯延迟开关电路
