交流电源过、欠电压检测电路(CD4013)

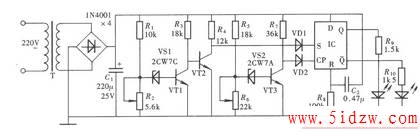

交流电源的标准电压在我国为220V，它的最大允许偏差范围为l80～240V，超过这个允许范围，将会给用电设备造成损坏。采用CD4013可以组成一个电源过、欠电压检测电路，当电源电压超过这个范围时，检测电路发出警示信号，提醒用户注意，切断电源或采取措施，以防造成损失。该过、欠电压检测电路的组成如图所示。该电路由电源电压过电压、欠电压检测与取样电路、触发控制与显示电路组成。
