吊灯红外遥控开关电路

CD4017 CC4017 TSOP1238 SFH506-38

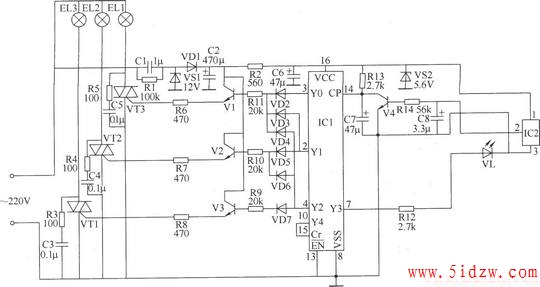

本例介绍的吊灯红外遥控开关，可用家用电器(例如电视机、影碟机、录像机等)的遥控器进行遥控开、关灯及灯光选择操作。连续按动遥控器上任意键时，吊灯按第1组灯亮第1、第2组灯均亮一3组灯全部点亮一3组灯全部熄灭一第l组灯亮…的顺序循环变化。 该吊灯红外遥控开关电路由电源电路、红外接收电路、计数／分配器和控制执行电路组成，如图所示。

元器件选择 R1和R2均选用1／2W的金属膜电阻器；R3～R14选用1／4W或1／8W的金属膜电阻器。 C1、C3～C5均选用耐压值为400V以上的涤纶电容器或CBB电容器；C2选用耐压值为25V的铝电解电容器；C6～C8均选用耐压值为16V的铝电解电容器。 VD1选用1N4007型硅整流二极管；VD2～VD7均选用1N4148型硅开关二极管。 VS1选用1N4742(1W、12V)型硅稳压二极管；VS2选用1N4734(IW、5.6V)型硅稳压二极管。 VL选用φ5mm的红色高亮度发光二极管。 V1～V3均选用2SC1815或S9013、3DG12型硅NPN晶体管。 VT1～VT3均选用TLC336A型(3A、600V)双向晶闸管。 IC1选用CD4017或CC4017型十进制计数／脉冲分配器集成电路；IC2选用TSOP1238或SFH506-38型一体化红外接收头。
