吊灯控制开关电路(五)

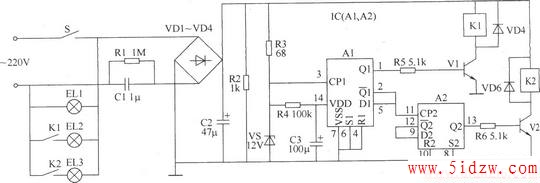

该吊灯控制开关电路由电源电路和触发控制电路A、触发控制电路B组成，如图所示。

若K1和K2不能锁定，则应为其单独供电。 元器件选择 R1选用1／2W金属膜电阻器；R2～R6选用1／4W碳膜电阻器或金属膜电阻器。 C1选用耐压值为400V以上的CBB电容器；C2和C3选用耐压值为25V的铝电解电容器。 VD1～VD6均选用1N4007型硅整流二极管。 VS选用1N4742(1W、12V)型硅稳压二极管。 V1和V2均选用3DG12或C8050型硅NPN晶体管。 IC选用CD4013型双D触发器集成电路。 K1和K2均选用JRX-13F型12V直流继电器。
